Afgreningskasse

Abox 060-6²/sw

Dette: 80602001 | Dimensioner: 127 x 127 x 70 mm

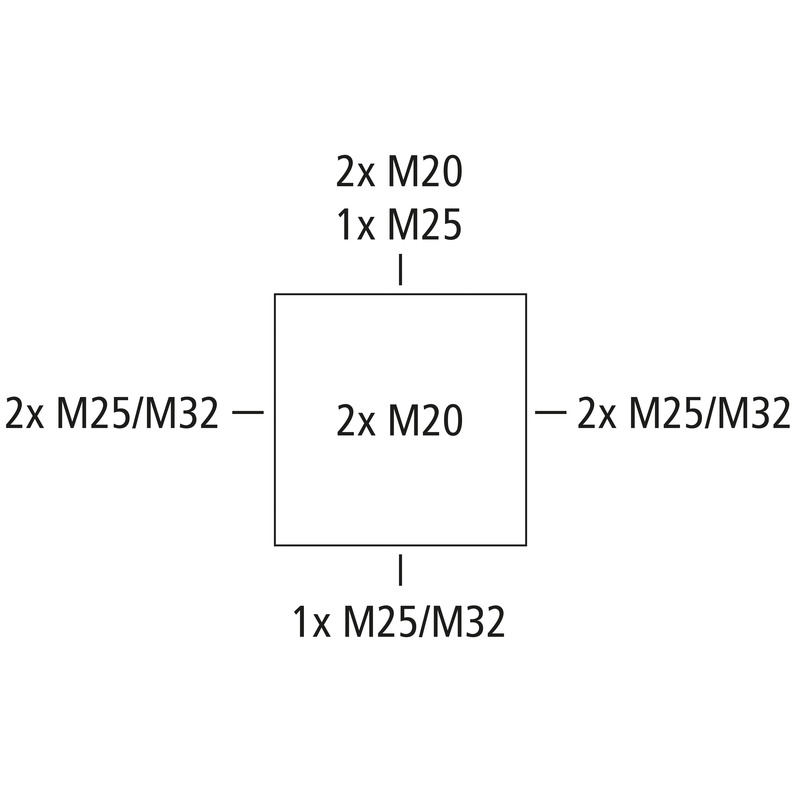

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25/M32, Tætningsområde 4 - 28 mm, (2 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

sort, Ui=690 V AC, In=41 Amp., med højtliggende skrueklemme, 5-polet - 6 mm², klembare tværsnit pr. pol: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu stiv / fleksibel med slutmuffe

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Mærkestrøm 41 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 127 mm
Længde 127 mm
Højde 70 mm
Indv. længde 114 mm
Indv. bredde 114 mm
Indv. højde 54 mm
Vægt 0.281 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 28 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902661084
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (5 MB)
Måltegning dwg (6 MB)
Måltegning dxf (27 MB)

Certifikat

CE Forklaring DE/EN/PL pdf (141 KB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
DLG Godkendelse DE pdf (1 MB)
UKCA Forklaring EN pdf (167 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM/sw

Kabelforskruning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22702101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M25-MGM/sw

Kabelforskruning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Dette: 22702501

Tætningsområde 9 - 16 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M32-MGM/sw

Kabelforskruning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Dette: 22703201

Tætningsområde 11 - 21 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/sw

Dobbeltmembrandstuds DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26002501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32/sw

Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
nye Plomberingssæt - Abox PST 025-100

Plomberingssæt Abox PST 025-100

  • Dimensioner : 15 x 15 x 15 mm
  • Dette: 89500101

Sæt med to plomberingskapper og skruer



Sæt til efterfølgende plombering af afgreningskasser, til Abox 025 / 040 / 060 / 100 fra 2024



Huskeliste
Detaljer
nye Monteringsplade - Abox MPI 060

Monteringsplade Abox MPI 060

  • Dimensioner : 94 x 94 x 2,5 mm
  • Dette: 89510601

til Abox / Abox Pro 060



Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...



Huskeliste
Detaljer
nye Standardskinne - Abox 060 NS35

Standardskinne Abox 060 NS35

  • Dimensioner : 35 x 95 x 7,5 mm
  • Dette: 89530601

til Abox / Abox Pro 060



Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 060 KH 221 4²

Klemmeholder Abox 060 KH 221 4²

  • Dimensioner : 22 x 88 x 32 mm
  • Dette: 89600401

til positionsbestemt og høj montering af op til 6 Wago 221-413 klemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmesten - Abox 060 KLS-6²

Klemmesten Abox 060 KLS-6²

  • Dimensioner : 23 x 98 x 32 mm
  • Dette: 89640601

Skrueklemme til Abox/Abox Pro 060, 5-polet - 6 mm², In = 41 A,...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901

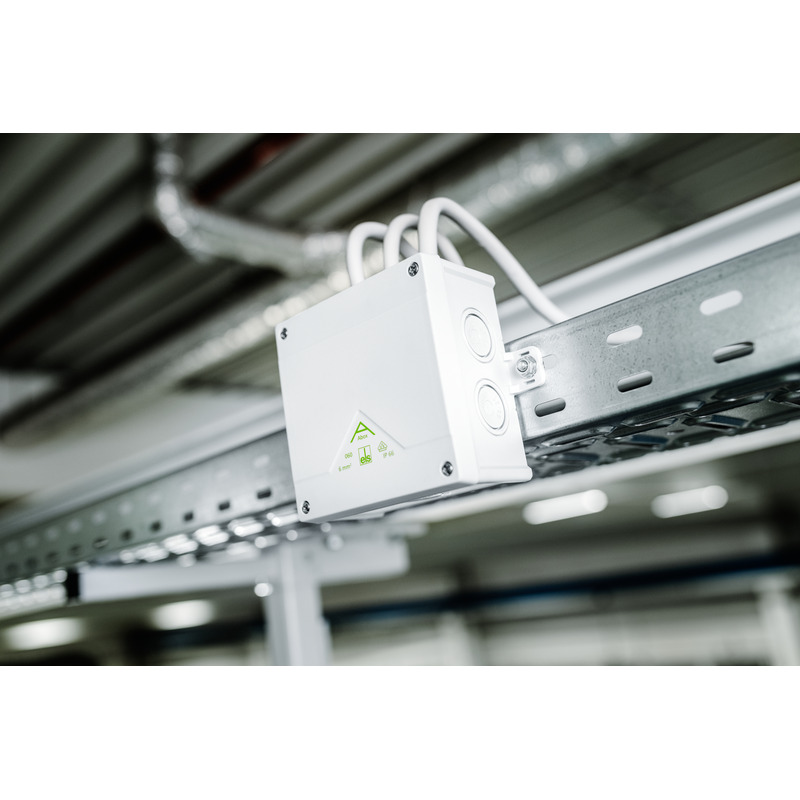

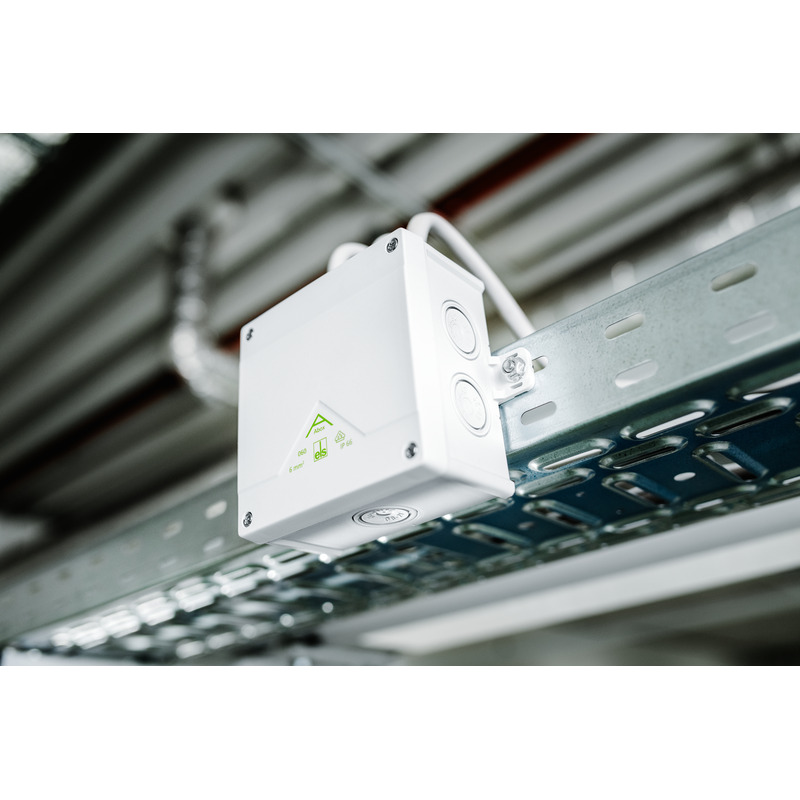

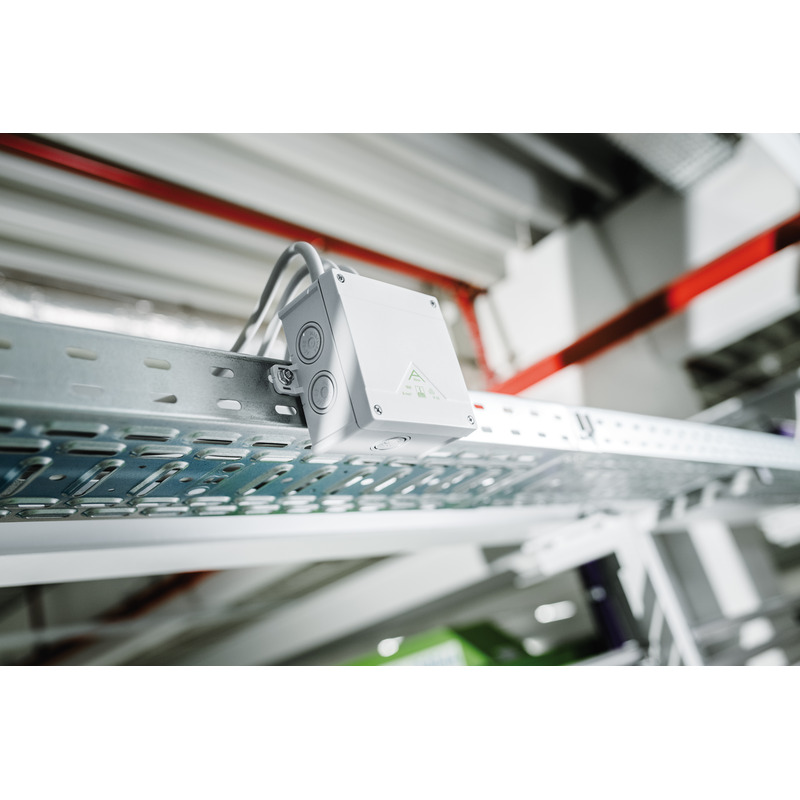

Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...
