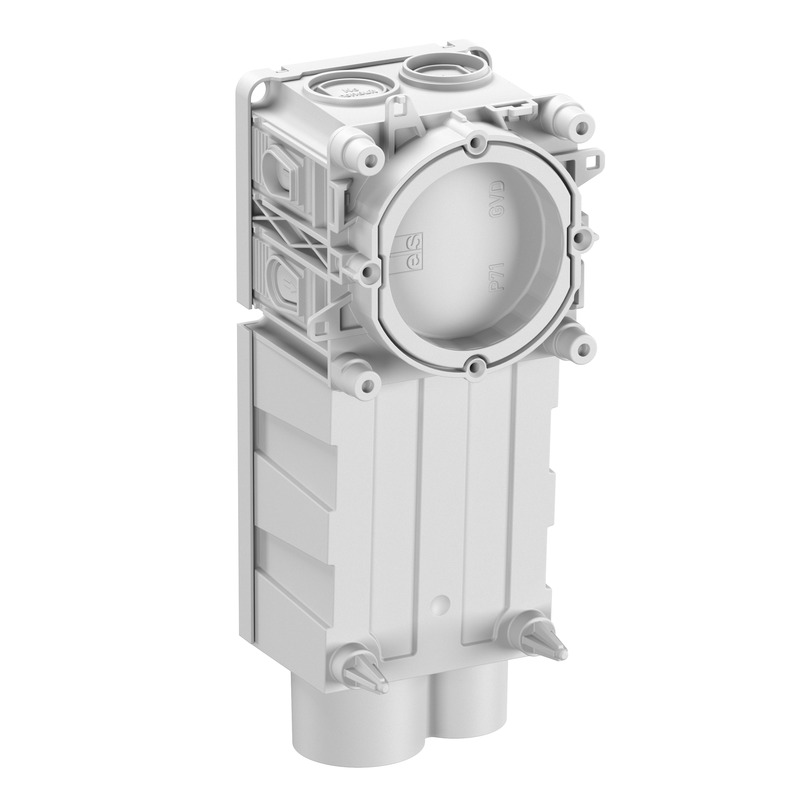

P 71 DATA

Apparat-forbindelsesdåse

P 71 DATA

Dette: 98406701 | Dimensioner: 71 x 181 x 68 mm

Apparat-forbindelsesdåse, specielt til den liggende fabriksfabrikation, 1 del, diameter 60 mm Ø, 4 skruebukke med skrueafstand på 60 mm, kan kombineres, velegnet til kontraforskalling, kan kombineres i standardafstand 71 mm, med kapslingsklasse IP30, Dimensionerings isolationsspænding: 400V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfri

med ekstra udvidet plads til tilslutning til installation af RuK- og IuK-komponenter i henhold til anbefaling af DIN 18015-1, samt til optagelse af aktorer/sensorer/enheder i Smart Home/IoT-området, kan også kombineres med P71 GVD-type, mulighed for ekstra klofastgørelse, faste rørindføringer til hvert M25- og M32-rør, 4 ekstra indføringer med valgfri røradapter RA fra M16 til M25, til Spelsberg HM-UNI (97929901), magnetisk vedhæftning, Integrerede røradaptere og ekstra røradaptere med membran, Tætningsområde M16 - M32, velegnet som støttevange

elektriske egenskaber

Dimensioneringsdriftsspænding AC	230 V
Dimensioneringsisolationsspænding AC	400 V
Beskyttelsesklasse	II
Kapslingsklasse	IP30
Egnet til	Betonbyggeri

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	71 mm
Længde	181 mm
Højde	68 mm
Indv. længde	149.5 mm
Indv. bredde	55 mm
Indv. højde	64 mm

Materialeegenskaber

halogenfri	ja
Glødetrådsstyrke iht. EN 60695-2-11	650 °C
Industrikvalitet	nej

mekaniske egenskaber

Fastgørelsestypr	magnetisk vedhæftning
Fastgørelsestypr	Betonbyggeri

Omgivelsesforhold

Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning	dwg (3 MB)
Måltegning	dxf (14 MB)
Måltegning	pdf (1 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (62 KB)
VDE certifikat (DIN EN 60670) DE/EN	pdf (627 KB)
CE Forklaring DE/EN/PL	pdf (74 KB)

Tilbehør

Tilbehør IBT - HM-UNI

Tilbehør IBT HM-UNI

Dimensioner : 50 x 50 x 10 mm
Dette: 97929901

Magnet, 50 mm Ø, ekstra stærk, Aftrækningskraft 300 +/- 20 N = 30 kp

Fastgørelsesmidler for stålforskalling

Huskeliste

Røradapter - RA 16

Røradapter RA 16

Dimensioner : 39,7 x 40,2 x 28,5 mm
Dette: 98401601

Røradapter M16, egnet til P 71 GVD 2xM25 og P 71 DATA

Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...

Huskeliste

Røradapter - RA 20

Røradapter RA 20

Dimensioner : 39,7 x 40,2 x 28,5 mm
Dette: 98402001

Røradapter M20, egnet til P 71 GVD 2xM25 og P 71 DATA

Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...

Huskeliste

Røradapter - RA 25

Røradapter RA 25

Dimensioner : 39,7 x 40,2 x 28,5 mm
Dette: 98402501

Røradapter M25, egnet til P 71 GVD 2xM25 og P 71 DATA

Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

BIM-Data

BIM-Data	Download 3D-BIM-Data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

nye

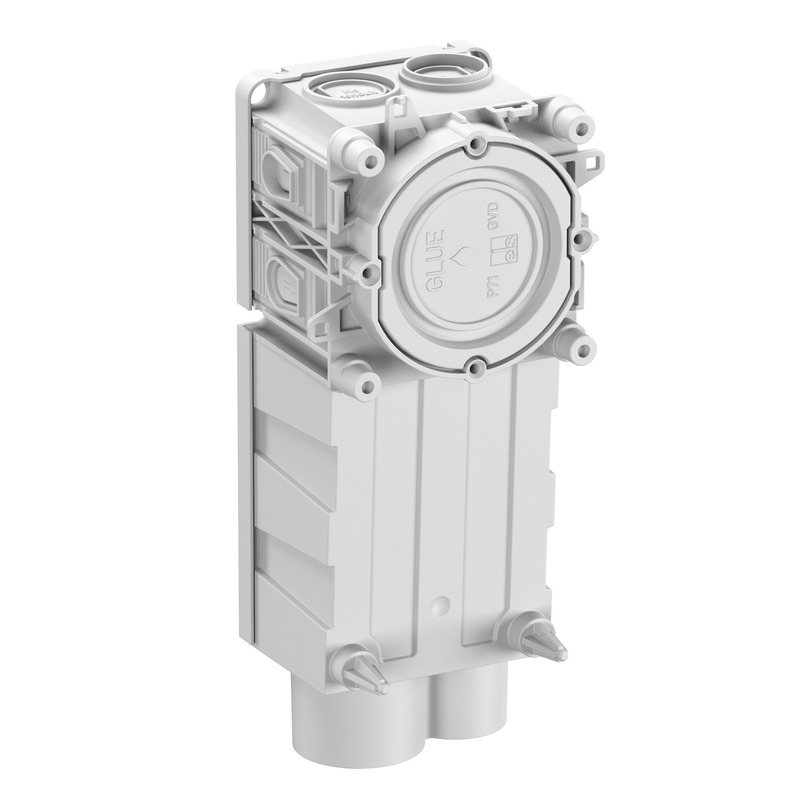

Apparat-forbindelsesdåse - P 71 DATA-K

Apparat-forbindelsesdåse P 71 DATA-K

Dimensioner : 71 x 181 x 68 mm
Dette: 98476701

med ekstra udvidet plads til tilslutning til installation af RuK- og...

Apparat-forbindelsesdåse, specielt til den liggende fabriksfabrikation, 1 del, diameter 60 mm Ø, 4...

Huskeliste

nye

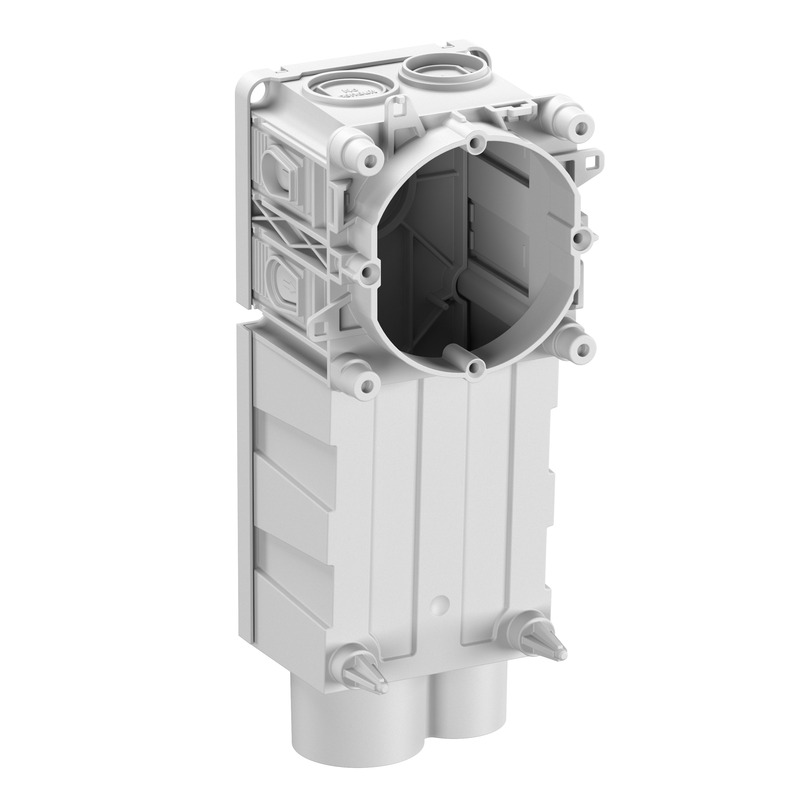

Apparat-forbindelsesdåse - P 71 DATA-O
