Denne artikel er arkiveret!

#49041001 | Dimensioner: 140 x 140 x 79 mm

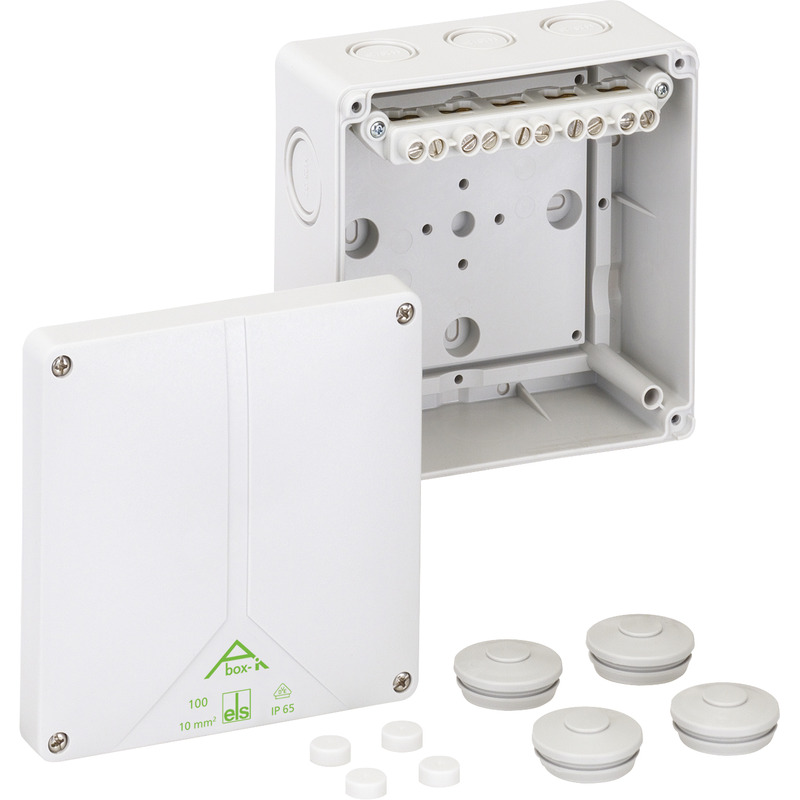

Afgreningskasse

Abox-i 100-10²

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 10 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe &...

læs mere

Tilpasse

Log ind for at se pris

Varebeskrivelse

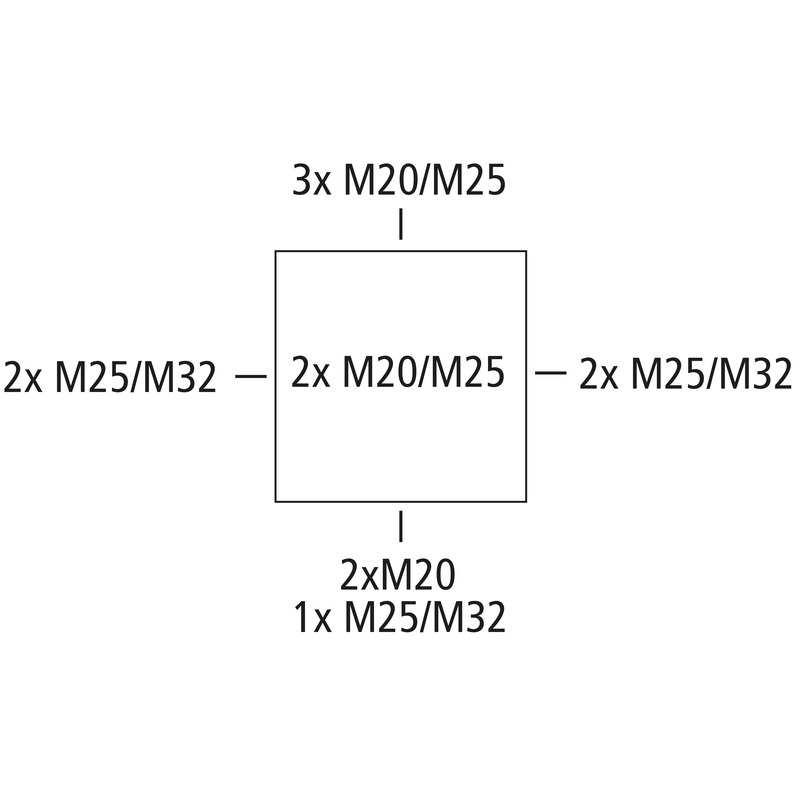

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 10 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, med højtliggende skrueklemme, 5-polet - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M32 tætningsområde 14 - 21 mm

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	10 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	140 mm
Længde	140 mm
Højde	79 mm
Vægt	0.4244 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902152353
ETIM-klasse	EC002600
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Logistikdata

Styk

EAN / GTIN	4013902152353
Bredde	0.14 m
Vægt	0.4244 kg
Højde	0.079 m
Mængde	1 Stk.
Dybde	0.14 m

Udvendig karton

EAN / GTIN	4013902311835
Bredde	0.381 m
Vægt	8.888 kg
Højde	0.332 m
Mængde	20 Stk.
Dybde	0.291 m

Palle

EAN / GTIN	4013902311842
Bredde	0.8 m
Vægt	329.08 kg
Højde	1.87 m
Mængde	700 Stk.
Dybde	1.2 m

Downloads

Plannlægningsdata

Produkt tekst

Download 3D-BIM-data

Til siden support

Tilbehør

KabelforskruningKVR M20-MGM

Kabelforskruning

KVR M20-MGM

Dette 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

DobbeltmembrandstudsDMS M20/w

Dobbeltmembrandstuds

DMS M20/w

Dette 26012001

Tætningsområde 7 - 13 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M25/w

Dobbeltmembrandstuds

DMS M25/w

Dette 26012501

Tætningsområde 9 - 17 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M20

Dobbeltmembrandstuds

DMS M20

Dette 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M25

Dobbeltmembrandstuds

DMS M25

Dette 26042501

Tætningsområde 9 - 17 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M32

Dobbeltmembrandstuds

DMS M32

Dette 26043201

Tætningsområde 13 - 21 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M40

Dobbeltmembrandstuds

DMS M40

Dette 26044001

Tætningsområde 17 - 28 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

KombisætKS M32

Kombisæt

KS M32

Dette 19203201

Gevindlænge 20 mm

Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...

KombistudsKST M25-17

Kombistuds

KST M25-17

Dette 19302501

Længde 17 mm, til vertikal samling af AK/AKi 03 - 12 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

KombistudsKST M25-33

Kombistuds

KST M25-33

Dette 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

KombistudsKST M32

Kombistuds

KST M32

Dette 19303201

Længde 25 mm, til vertikal og horisontal samling af AK/AKi 24 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

StandardskinneNS 35-106

Standardskinne

NS 35-106

Dette 19810601

til TK 1309, TK 1313 og Abox/Abox-i 100, længde 106 mm

DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer

VentilationsstudsBST M20/sw

Ventilationsstuds

BST M20/sw

Dette 26202001

sort

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

VentilationsstudsBST M20

Ventilationsstuds

BST M20

Dette 26242001

grå

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

KlemmestenAbox 100 KLS-10²

Klemmesten

Abox 100 KLS-10²

Dette 84001001

5-polet - 10 mm²

Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., U_i=690V

PlomberingssætAbox PST

Plomberingssæt

Abox PST

Dette 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...

Plomberingssæt

MonteringspladeAbox 100 MPI

Monteringsplade

Abox 100 MPI

Dette 89501001

til Abox/Abox-i 100

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, grå, inkl. fastgørelsesskruer

Lignende produkter

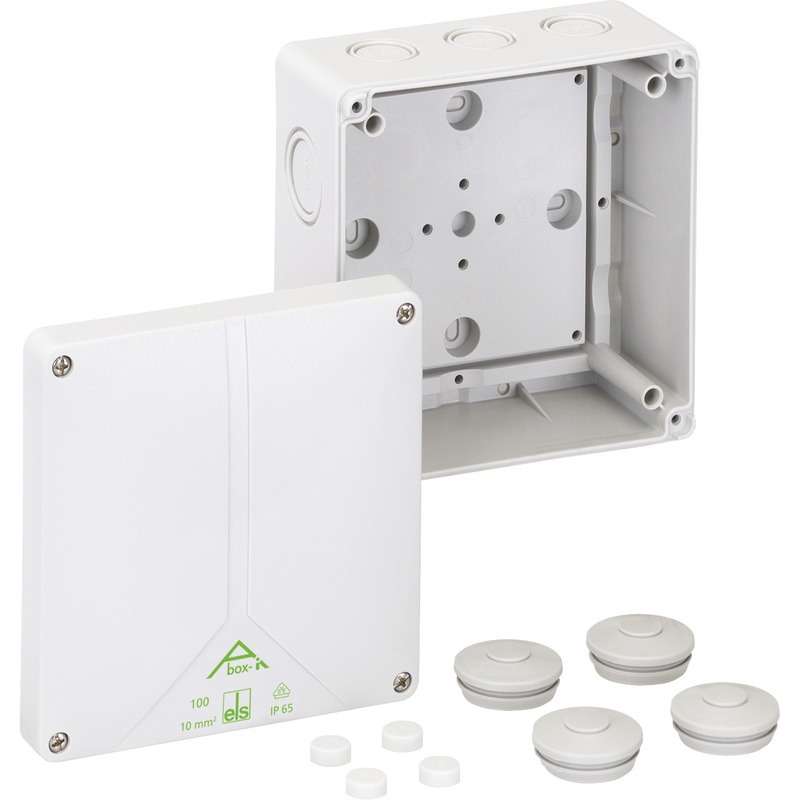

AfgreningskasseAbox-i 100-L

Afgreningskasse

Abox-i 100-L

Dette 49091001

grå, uden klemmer

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 10 mm², U_i=690 V AC, Certificeret iht....

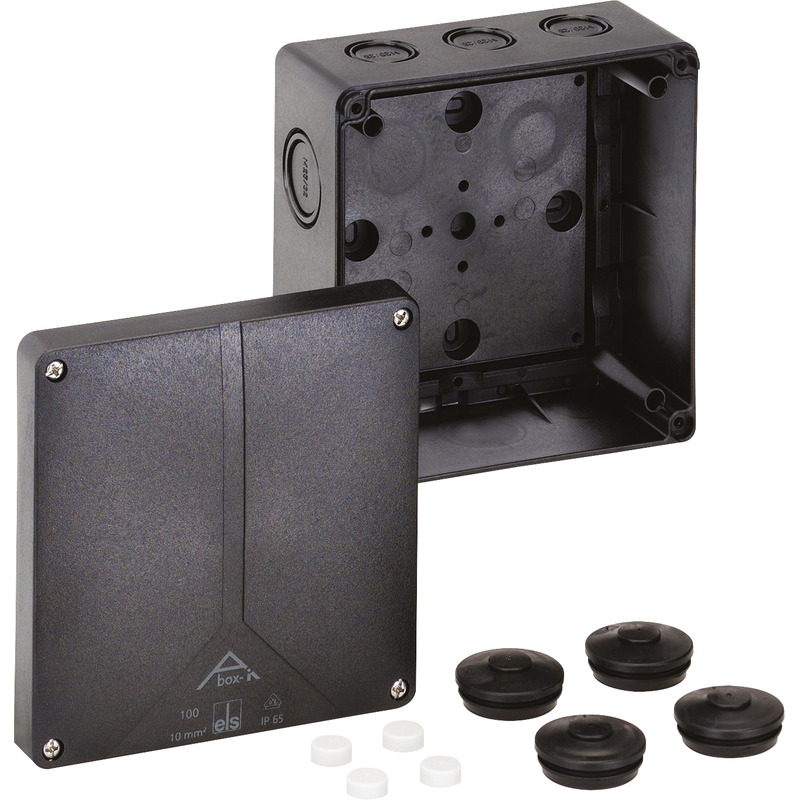

AfgreningskasseAbox-i 100-L/sw

Afgreningskasse

Abox-i 100-L/sw

Dette 49191001

sort, uden klemmer

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 10 mm², U_i=690 V AC, Certificeret iht....

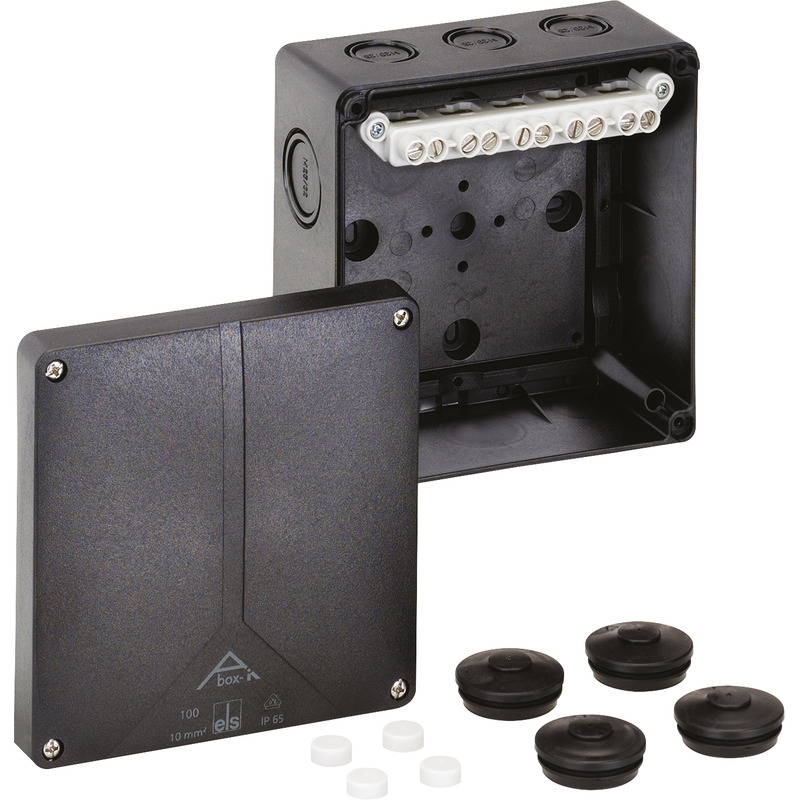

AfgreningskasseAbox-i 100-10²/sw
