Denne artikel er arkiveret!

#49240601 | Dimensioner: 110 x 110 x 67 mm

Afgreningskasse

Abox XT 060-6²

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 6 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20/M25,...

læs mere

Tilpasse

Log ind for at se pris

Varebeskrivelse

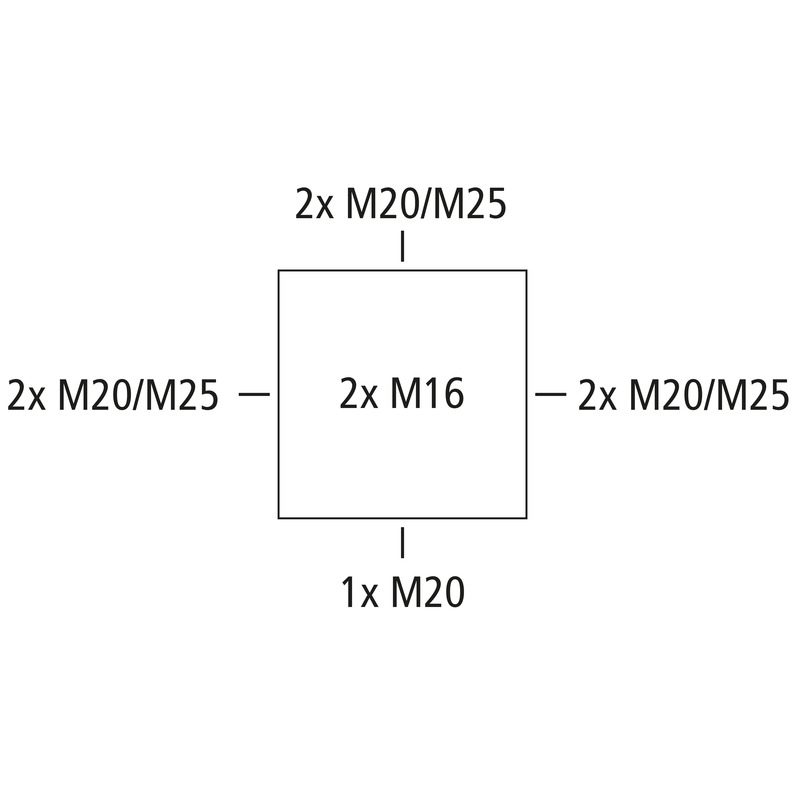

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 6 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20/M25, (2 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skrueklemmer til indstøbning, til montering i oversvømmelsesområder og i jorden uden trafikbelastning

grå, med højtliggende skrueklemmer, 5-polet - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

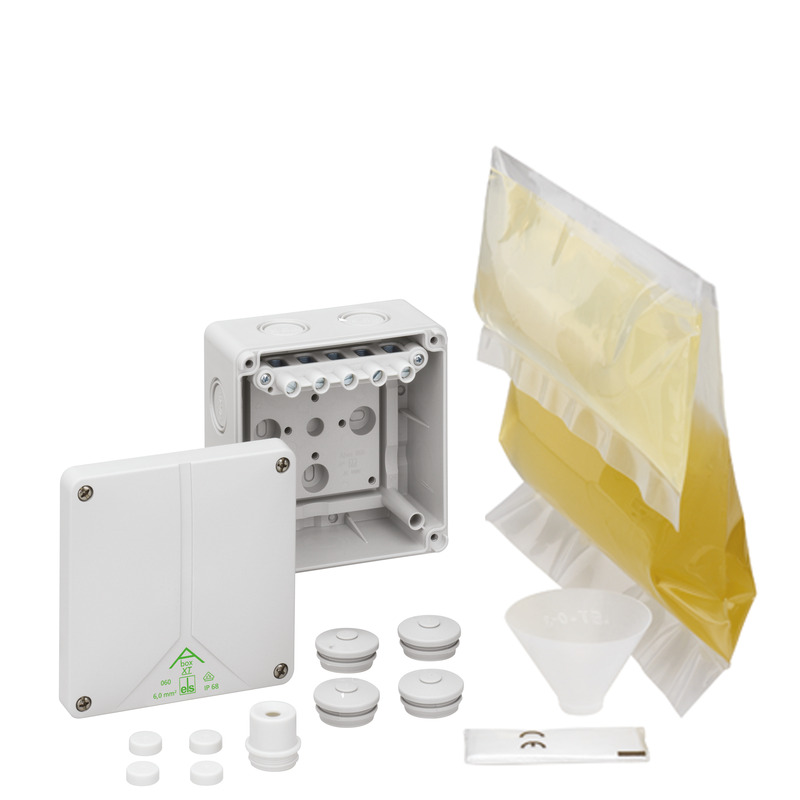

Vedlagt tilbehør:
4 dobbeltmembranstuds IP66 M25 tætningsområde 9 - 16 mm, 2 lukkeprop M20, 1 påbygningsstuds M20, 1 støbeharpikspose GHB3 med påbygningstragt

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	6 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP68
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	110 mm
Længde	110 mm
Højde	67 mm
Vægt	0.68 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Universal
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902968947
ETIM-klasse	EC002600
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Logistikdata

Udvendig karton

EAN / GTIN	4013902968947
Bredde	0.357 m
Vægt	0.895 kg
Højde	0.127 m
Mængde	1 Stk.
Dybde	0.257 m

Palle

EAN / GTIN	4013902351466
Bredde	0.8 m
Vægt	118.66 kg
Højde	1.67 m
Mængde	108 Stk.
Dybde	1.2 m
