Denne artikel er arkiveret!

#49470701 | Dimensioner: 93 x 93 x 55 mm

Afgreningskasse

Abox-i 040 SB AB-L

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe &...

læs mere

Tilpasse

Log ind for at se pris

Varebeskrivelse

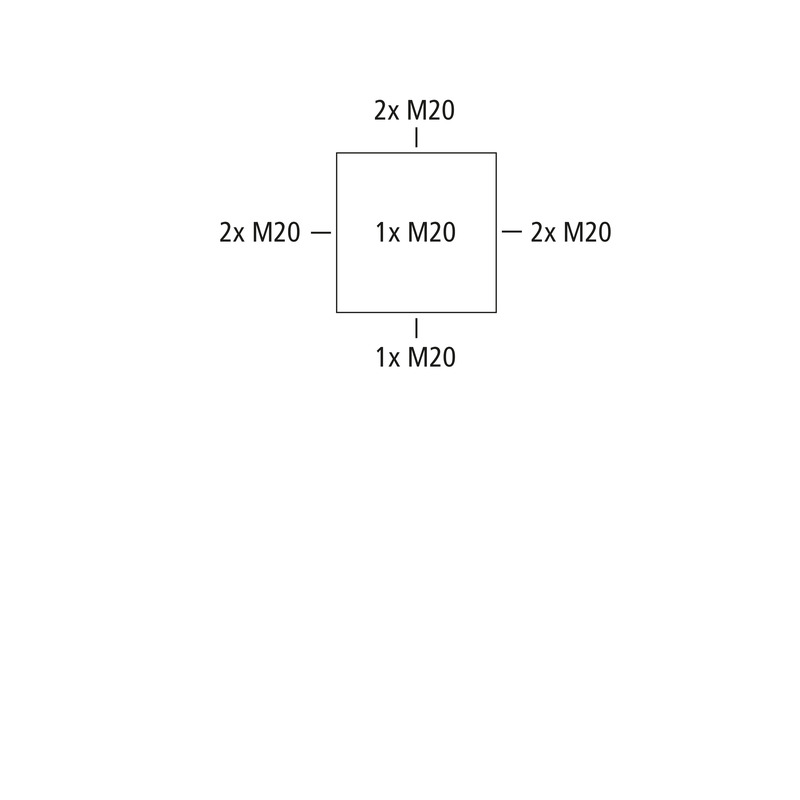

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Selvtættende, bløde indføringsmembraner, M20, Tætningsområde 2 - 16 mm, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	rød

Mål

Bredde	93 mm
Længde	93 mm
Højde	55 mm
Vægt	0.1022 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke	650 °C (EN 60695-2-11)

mekaniske egenskaber

til tætningsområde min.	2 mm
til tætningsområde maks.	16 mm
Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902316311
ETIM-klasse	EC002600
Toldtarifnummer	85389099
Min. bestillingsmængde	1

Materiale

Materiale underdel	ASA-PC
Materiale overdel	ASA-PC
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Logistikdata

Styk

EAN / GTIN	4013902316311
Bredde	0.093 m
Vægt	0.1022 kg
Højde	0.055 m
Mængde	1 Stk.
Dybde	0.093 m

Udvendig karton

EAN / GTIN	4013902340880
Bredde	0.403 m
Vægt	6.532 kg
Højde	0.296 m
Mængde	60 Stk.
Dybde	0.298 m

Palle

EAN / GTIN	4013902340897
Bredde	0.8 m
Vægt	292.344 kg
Højde	1.91 m
Mængde	2520 Stk.
Dybde	1.2 m

Downloads

Download data blad

Download data blad (49470701.pdf)

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Plannlægningsdata

Produkt tekst

Download 3D-BIM-data
