#81170701 | Dimensioner: 94 x 94 x 57 mm

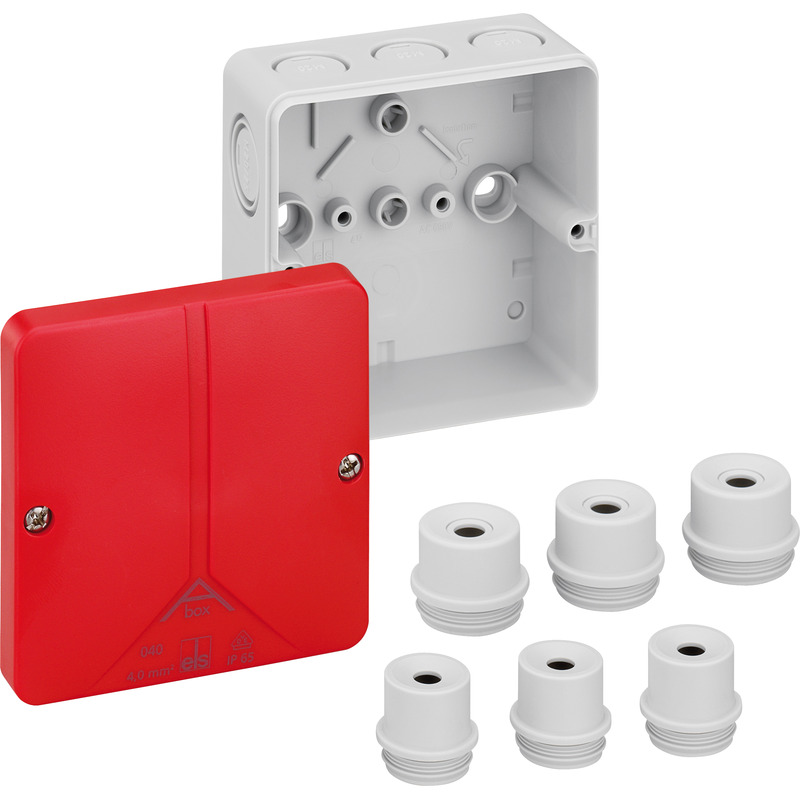

Afgreningskasse

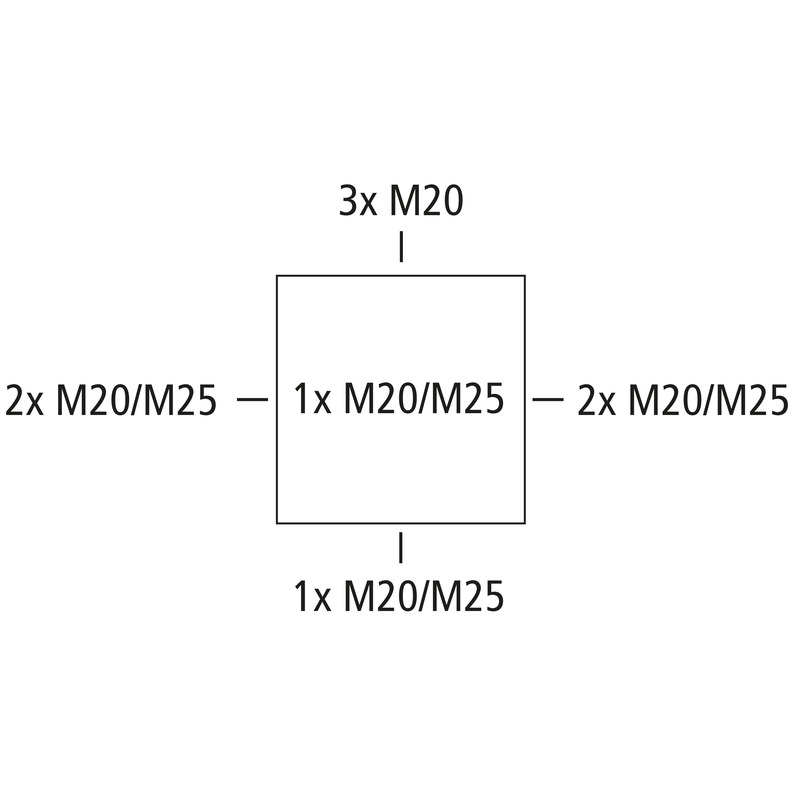

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs
grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse
Vedlagt tilbehør:
3 påbygningsstuds IP54 M20 tætningsområde 8-13,5 mm, 3 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 4 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP54/IP65 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | rød |
| Bredde | 94 mm |
|---|---|
| Længde | 94 mm |
| Højde | 57 mm |
| Vægt | 0.125 kg |
| UV-bestandig | nej |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | HB |
| Glødetrådsstyrke | 650 °C (EN 60695-2-11) |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK07 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Indendørs område |
| EAN | 4013902532360 |
|---|---|
| ETIM-klasse | EC002600 |
| Toldtarifnummer | 85389099 |
| Min. bestillingsmængde | 1 |
| Materiale underdel | Polystyrol |
|---|---|
| Materiale overdel | Polystyrol |
| Materiale tætning | Termoplastisk elastomer |
| Materiale dækselskruer | Rustfrit stål 1.4567 (V2A) |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902532360 |
|---|---|
| Bredde | 0.094 m |
| Vægt | 0.125 kg |
| Højde | 0.057 m |
| Mængde | 1 Stk. |
| Dybde | 0.094 m |
| EAN / GTIN | 4013902532667 |
|---|---|
| Bredde | 0.431 m |
| Vægt | 7.8232 kg |
| Højde | 0.302 m |
| Mængde | 60 Stk. |
| Dybde | 0.296 m |
| EAN / GTIN | 4013902533008 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 444.4528 kg |
| Højde | 1.86 m |
| Mængde | 3240 Stk. |
| Dybde | 1.2 m |
Produkt tekst
(81170701.TXT 991 B)
Log ind for at downloade udbudstekster.
Kabelforskruning
KVR M20-MGM
Dette 22742001
Tætningsområde 6 - 12 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Kabelforskruning
KVR M20-GDB/MGM
Dette 22742101
Tætningsområde 7 - 14 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Påbygningsstuds
AST M20
Dette 23042001
Tætningsområde 8 - 13,5 mm
Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...
Påbygningsstuds
AST M25
Dette 23042501
Tætningsområde 9 - 18,5 mm
Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...
Dobbeltmembrandstuds
DMS M20/w
Dette 26012001
Tætningsområde 7 - 13 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25/w
Dette 26012501
Tætningsområde 9 - 17 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M20
Dette 26042001
Tætningsområde 7 - 13 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25
Dette 26042501
Tætningsområde 9 - 17 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Klemmesten
Abox 025/040 KLS-2,5²/4²
Dette 84000401
5-polet - 2,5/4 mm²
Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V
Plomberingssæt
Abox PST
Dette 89001001
Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...
Plomberingssæt

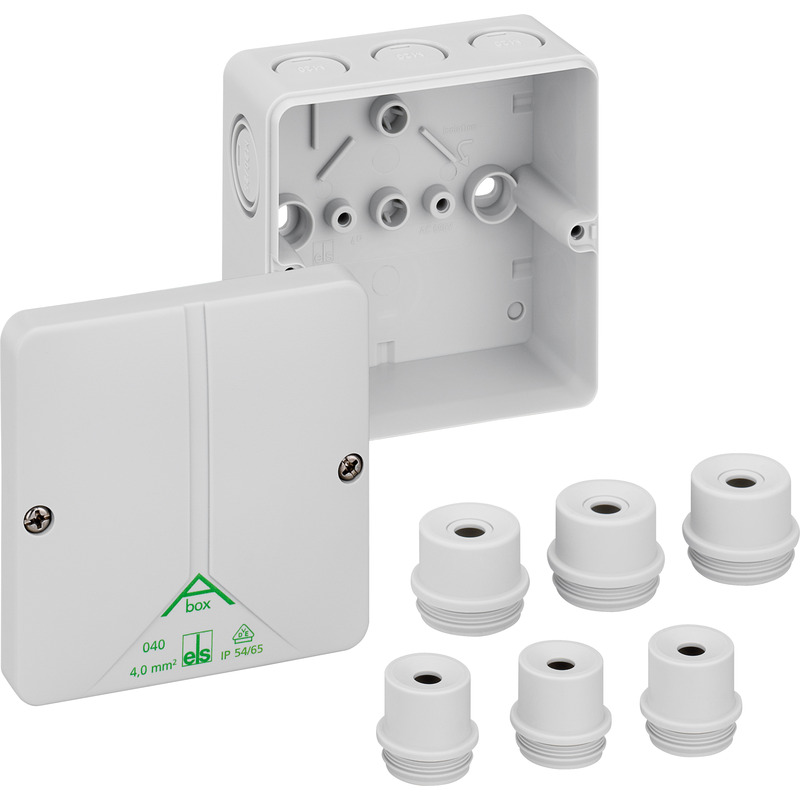

Afgreningskasse
Abox m 040-L
Dette 81190701
grå, uden klemmer
Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret...

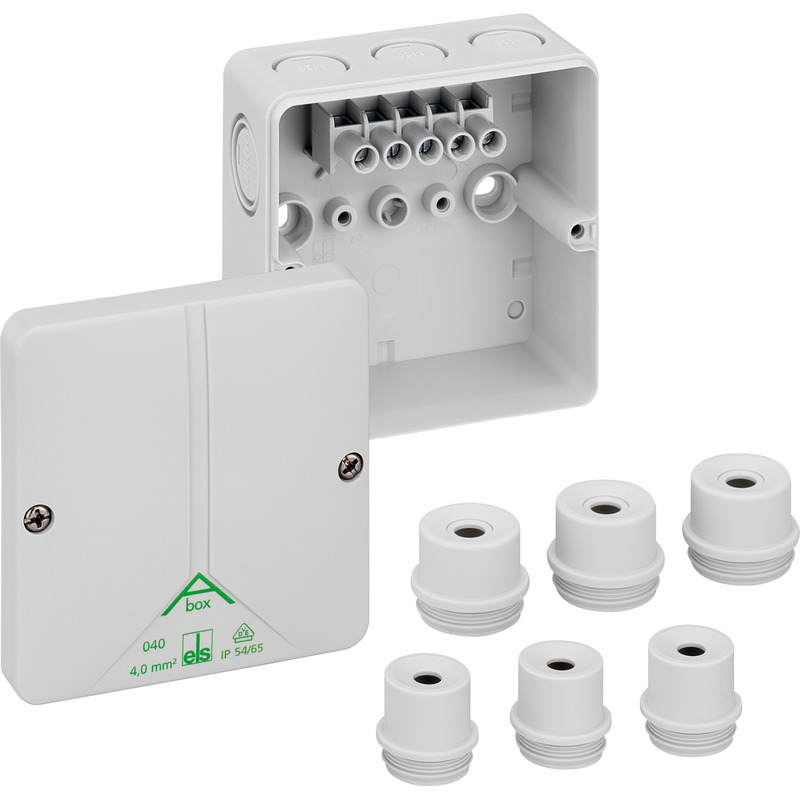

Afgreningskasse
