#49047001 | Dimensioner: 440 x 320 x 179 mm

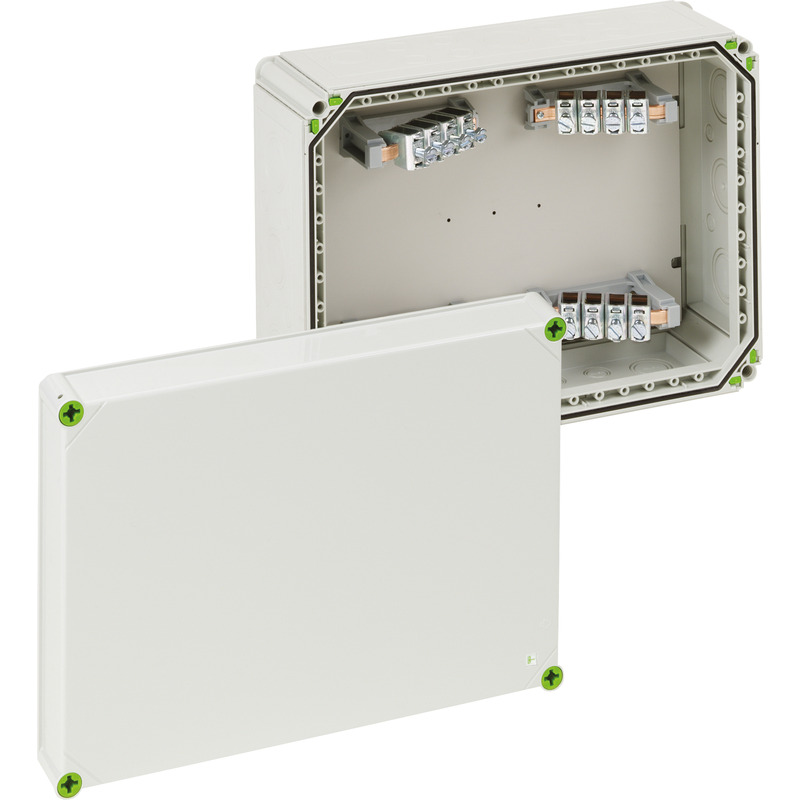

Afgreningskasse

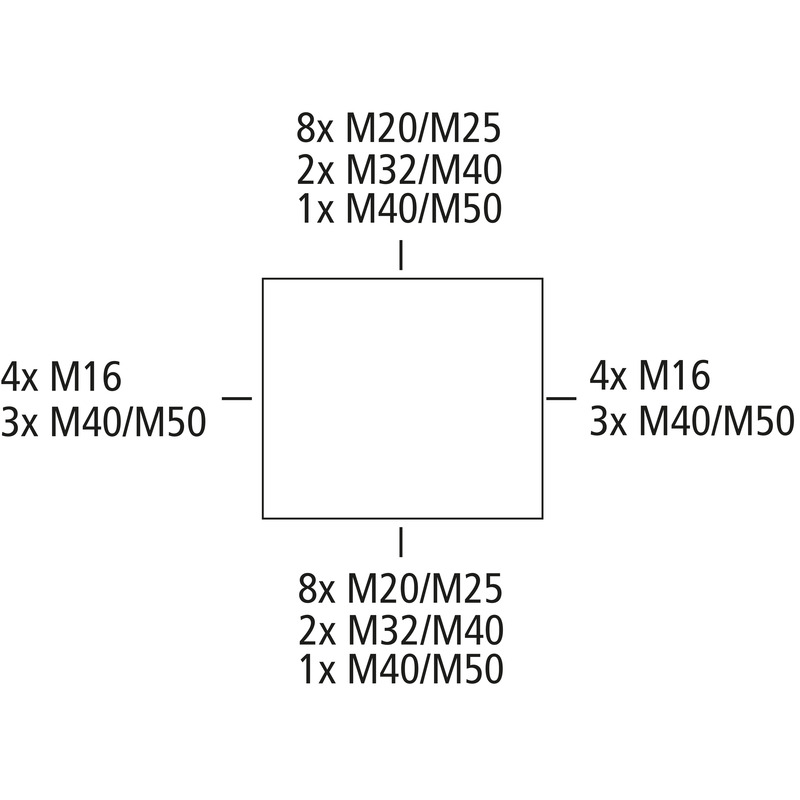

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 70 mm², Ui=690 V AC, Udslagsmembraner, M16/M20/M25/M32/M40/M50, (24 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs
grå, med skrueklemme 4-polet - 70² (16-70²)
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 70 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP65 |
| Antal poler | 4 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 440 mm |
|---|---|
| Længde | 320 mm |
| Højde | 179 mm |
| Vægt | 5.821 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådsstyrke | 960 °C (EN 60695-2-11) |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK08 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.7 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902311927 |
|---|---|
| ETIM-klasse | EC002600 |
| Toldtarifnummer | 85369095 |
| Min. bestillingsmængde | 1 |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat, glasfiberforstærket |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Polyamid, glasfiberforstærket |
| EAN / GTIN | 4013902311927 |
|---|---|
| Bredde | 0.455 m |
| Vægt | 6.211 kg |
| Højde | 0.27 m |
| Mængde | 1 Stk. |
| Dybde | 0.335 m |
| EAN / GTIN | 4013902311934 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 270.44 kg |
| Højde | 1.74 m |
| Mængde | 40 Stk. |
| Dybde | 1.2 m |
Produkt tekst
(49047001.TXT 739 B)
Log ind for at downloade udbudstekster.
CAD-data
(Download 3D-CAD-data)
Log ind for at downloade udbudstekster.
Klemmesten
Abox 700 KLS-70²
Dette 84007001
1-polet - 70 mm²
Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V

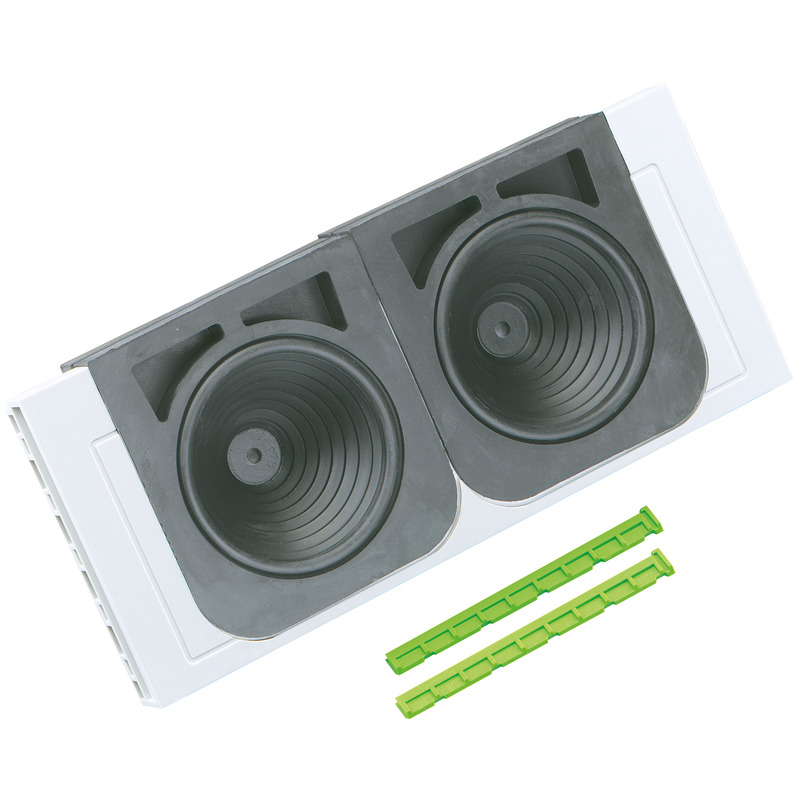

Kabelindføring
GKE 32
Dette 07303201
Kabinetside 320 mm, til 2 x 75 mm Ø-ledninger
Kabelindføring til ledninger op til Ø 75 mm, 2 x flangeforbindere (GFV)

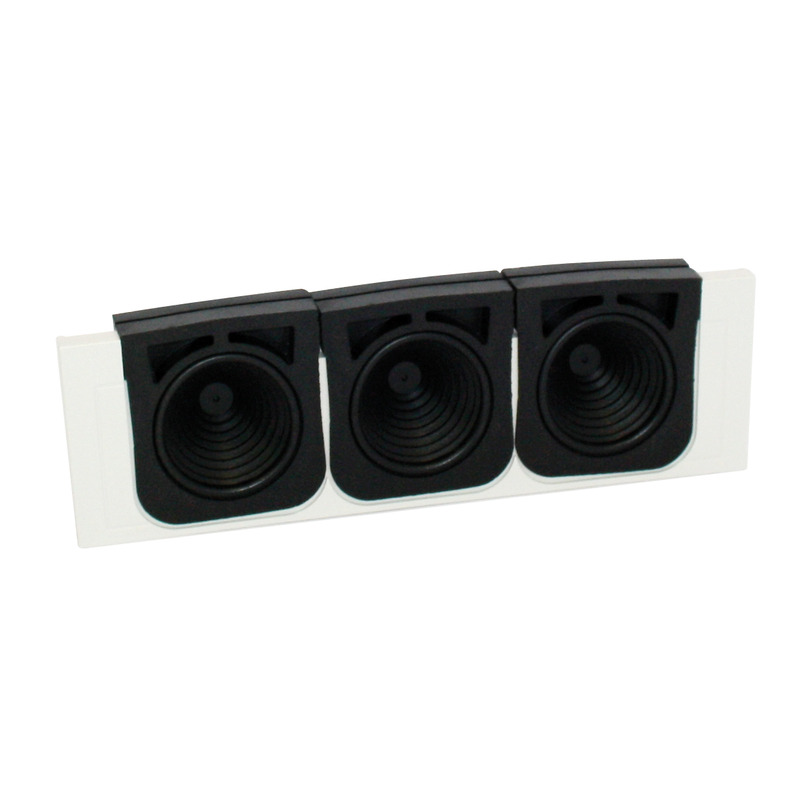

Kabelindføring
GKE 43
Dette 07304301
Kabinetside 440 mm, til 3 x 75 mm Ø-ledninger
Kabelindføring til ledninger op til Ø 75 mm, 2 x flangeforbindere (GFV)
Kabelforskruning
KVR M20-MGM
Dette 22742001
Tætningsområde 6 - 12 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

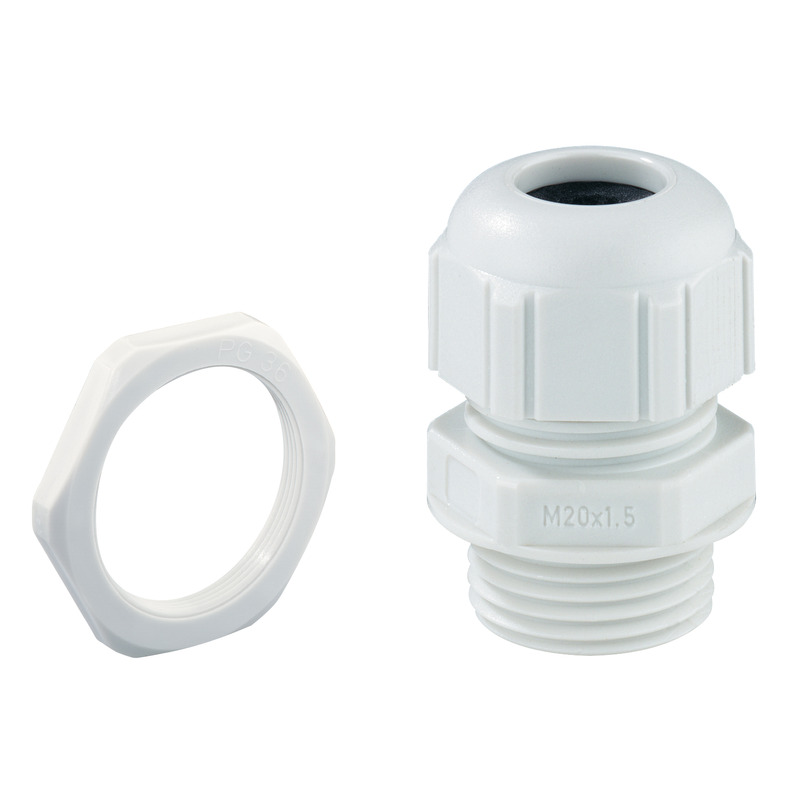

Kabelforskruning
KVR M20-GDB/MGM
Dette 22742101
Tætningsområde 7 - 14 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

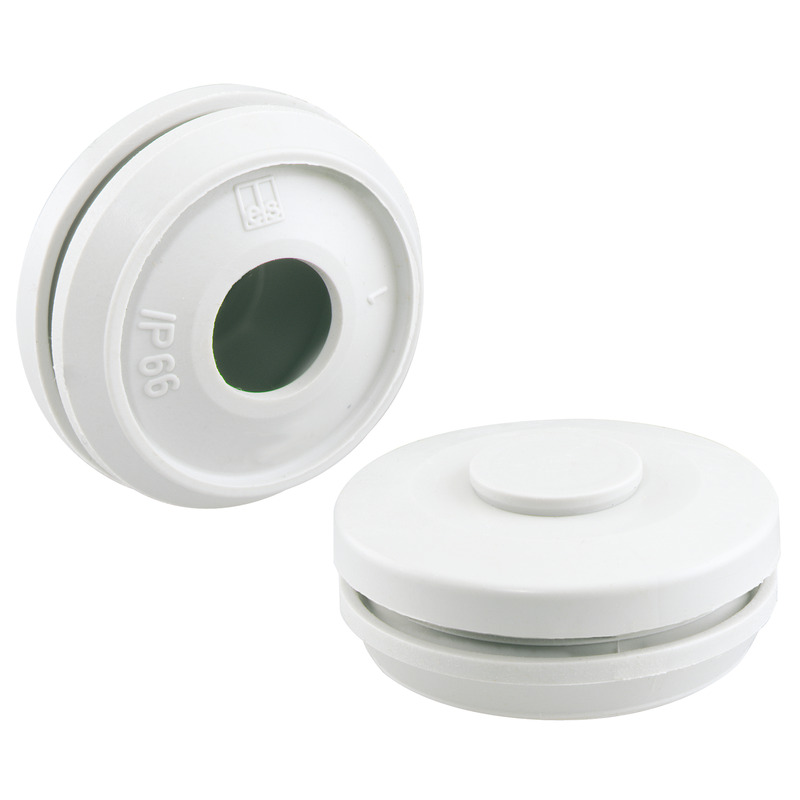

Dobbeltmembrandstuds
DMS M20/w
Dette 26012001
Tætningsområde 7 - 13 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25/w
Dette 26012501
Tætningsområde 9 - 17 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

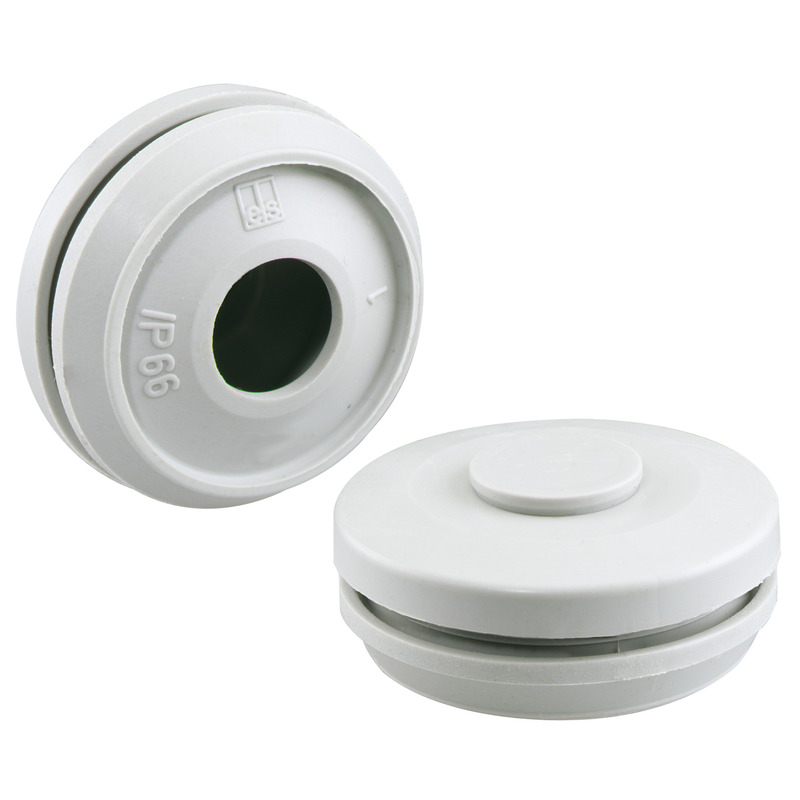

Dobbeltmembrandstuds
DMS M20
Dette 26042001
Tætningsområde 7 - 13 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25
Dette 26042501
Tætningsområde 9 - 17 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M32
Dette 26043201
Tætningsområde 13 - 21 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M40
Dette 26044001
Tætningsområde 17 - 28 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Ventilationsstuds
BST M20/sw
Dette 26202001
sort
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
Ventilationsstuds
BST M20
Dette 26242001
grå
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

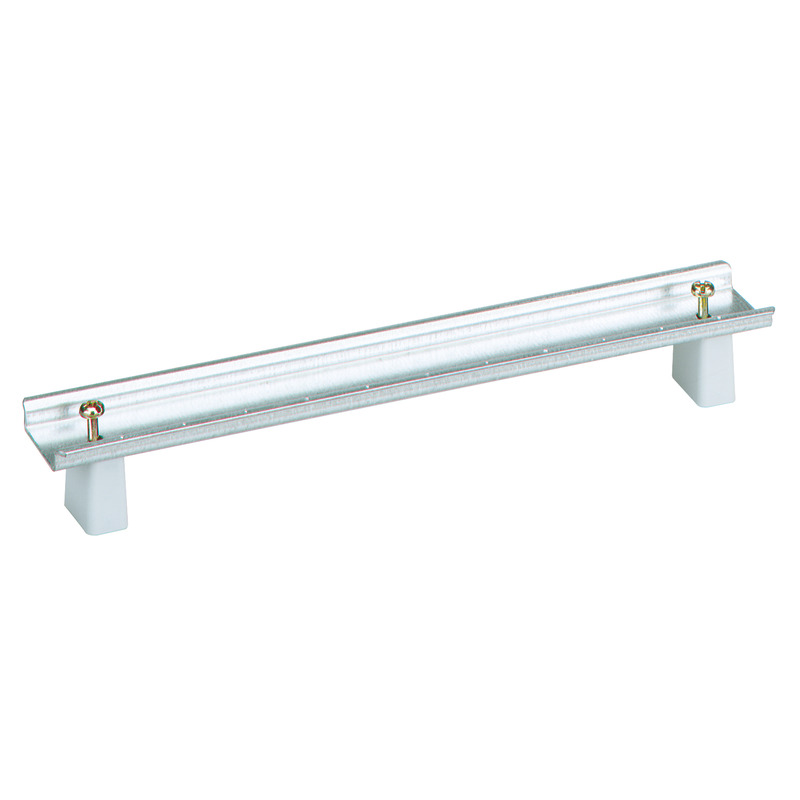

Standardskinne
NS35-216/3
Dette 79503001
universel gulvfastgørelse, med fastgørelsesskruer, Længde 216 mm
DIN skinne iht DIN EN 50 022-35 x 7,5

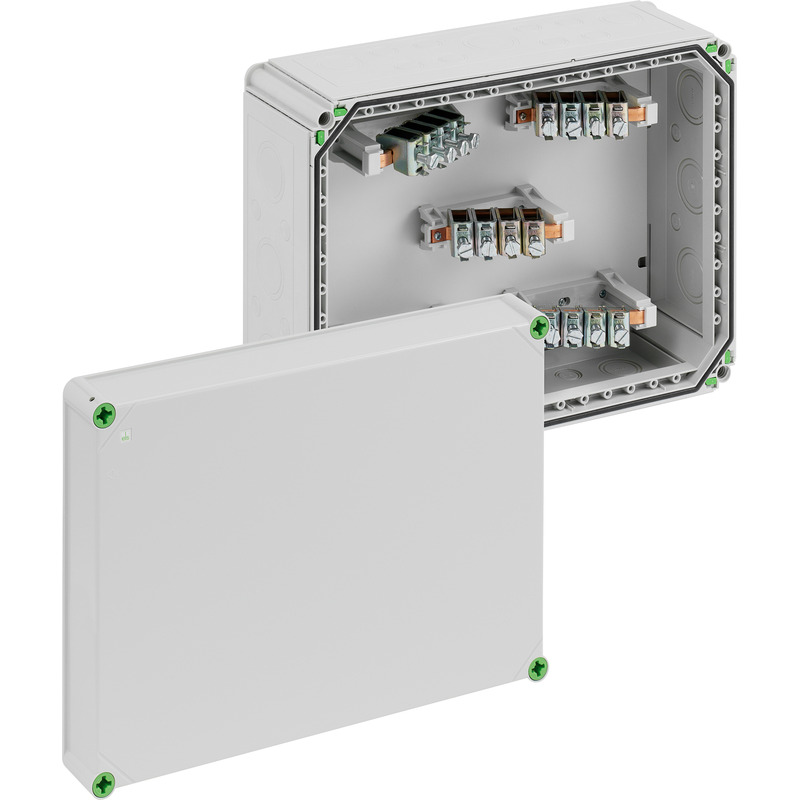

Afgreningskasse
