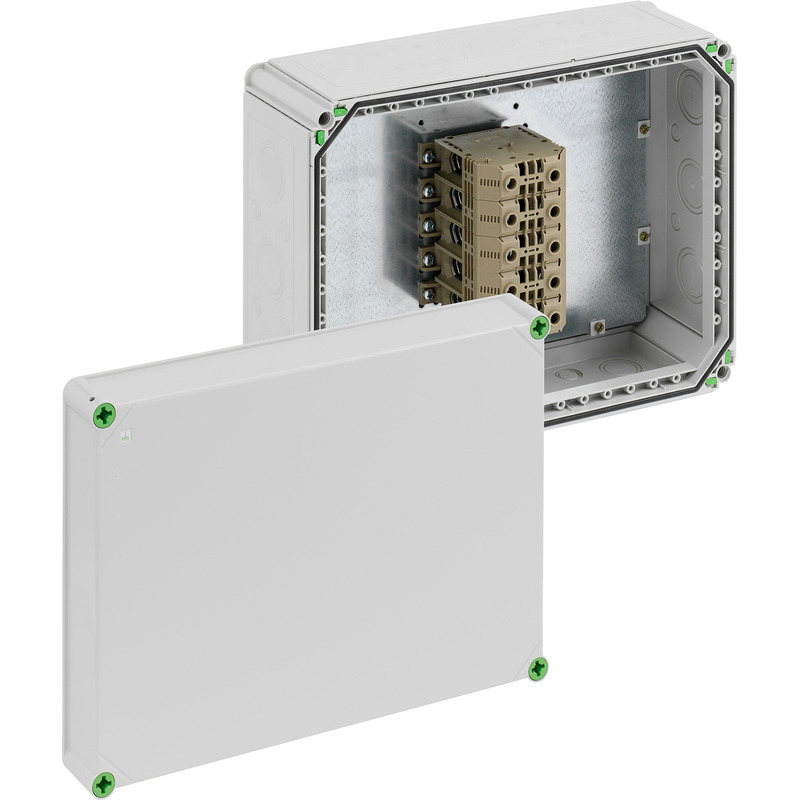

Afgreningskasse
Dette: 49058601 | Dimensioner: 440 x 320 x 179 mm

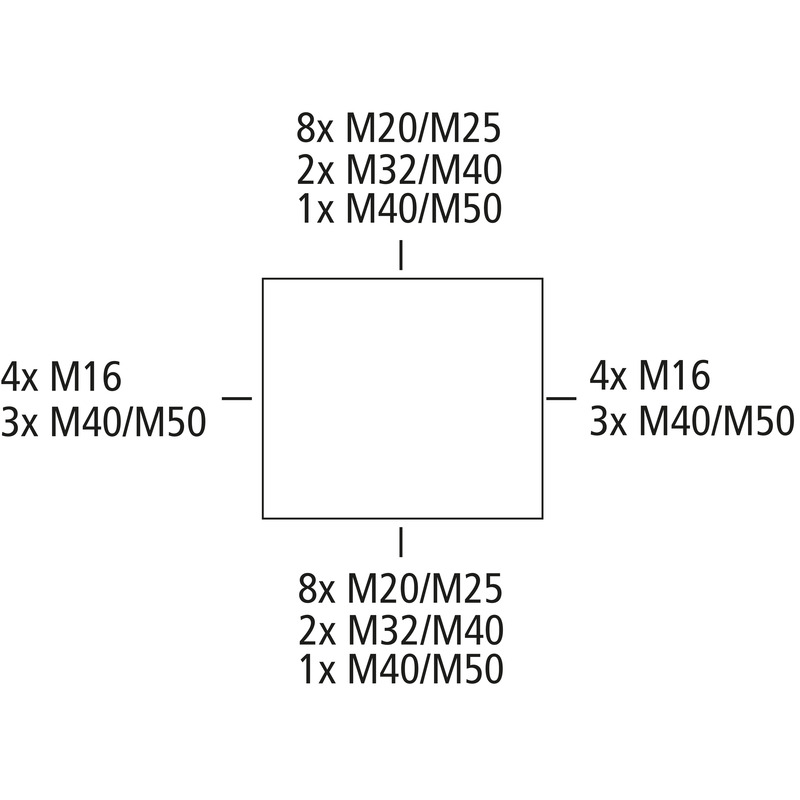

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 150 mm², Ui=690 V AC, Udslagsmembraner, M16/M20/M25/M32/M40/M50, (24 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs
grå, med rækkeklemme 5-polet - 150² (50 til 150 mm²)
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 150 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP65 |
| Antal poler | 5 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 440 mm |
|---|---|
| Længde | 320 mm |
| Højde | 179 mm |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådsstyrke iht. EN 60695-2-11 | 960 °C |
| Industrikvalitet | ja |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK08 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.7 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Beskyttet udendørs område |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat, glasfiberforstærket |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Polyamid, glasfiberforstærket |

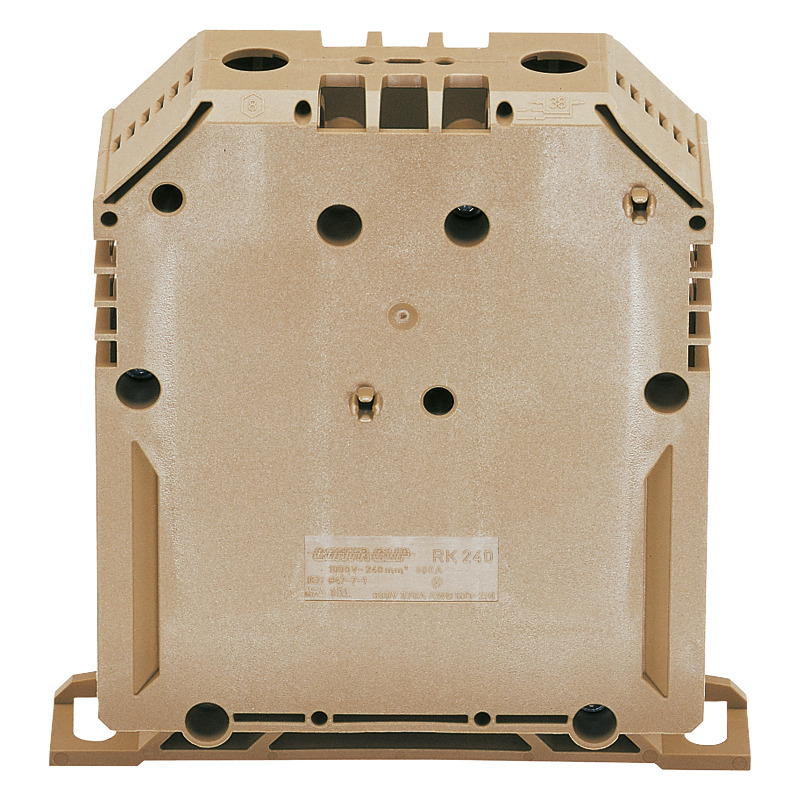

Tilslutningsklemme, 1-polet, kan rækkemonteres, til enkelt- og flertrådede ledere og til lamelleret...
Kabelindføring til ledninger op til Ø 75 mm, 2 x flangeforbindere (GFV)
Kabelindføring til ledninger op til Ø 75 mm, 2 x flangeforbindere (GFV)
Kabeltrækaflastning til kabelindføringer GKE 32 og GKE 43, til ledninger op til Ø 75 mm
Flangeforbindelsestykke til udskiftning af oversavede forbindelsesstykker
Udvendig fastgørelseslask til montering af enkelte kabinetter eller små anlæg på plane vægflader,...
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
