#49059101 | Dimensioner: 640 x 320 x 179 mm

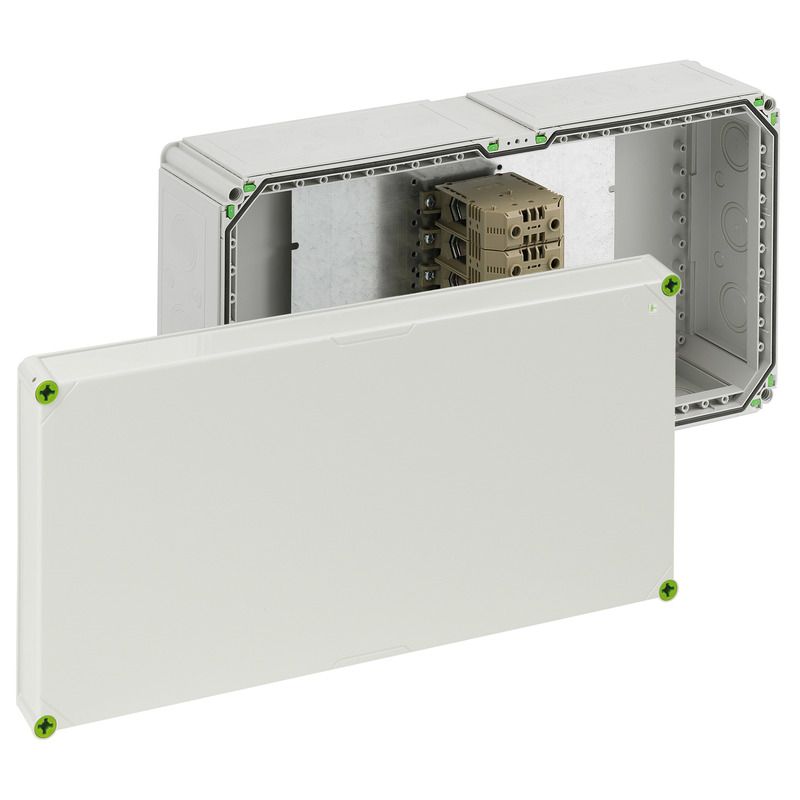

Afgreningskasse

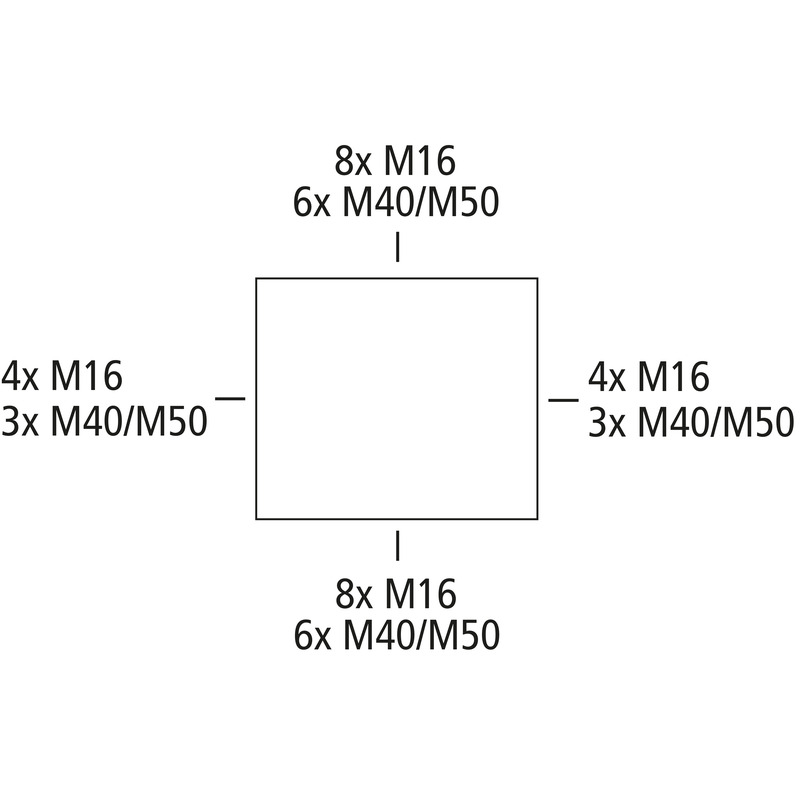

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 240 mm², Ui=690 V AC, Udslagsmembraner, M16/M40/M50, (30 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs
grå, med rækkeklemme 5-polet - 240² (70 til 240 mm²)
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 240 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP65 |
| Antal poler | 5 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 640 mm |
|---|---|
| Længde | 320 mm |
| Højde | 179 mm |
| Vægt | 7.323 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Glødetrådsstyrke | 960 °C (EN 60695-2-11) |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK08 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.7 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902642021 |
|---|---|
| ETIM-klasse | EC002600 |
| Toldtarifnummer | 85369095 |
| Min. bestillingsmængde | 1 |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat, glasfiberforstærket |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Polyamid, glasfiberforstærket |
| EAN / GTIN | 4013902642021 |
|---|---|
| Bredde | 0.655 m |
| Vægt | 7.46 kg |
| Højde | 0.27 m |
| Mængde | 1 Stk. |
| Dybde | 0.335 m |
| EAN / GTIN | 4013902642038 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 201.04 kg |
| Højde | 1.74 m |
| Mængde | 24 Stk. |
| Dybde | 1.2 m |
Produkt tekst
(49059101.TXT 744 B)
Log ind for at downloade udbudstekster.
CAD-data
(Download 3D-CAD-data)
Log ind for at downloade udbudstekster.

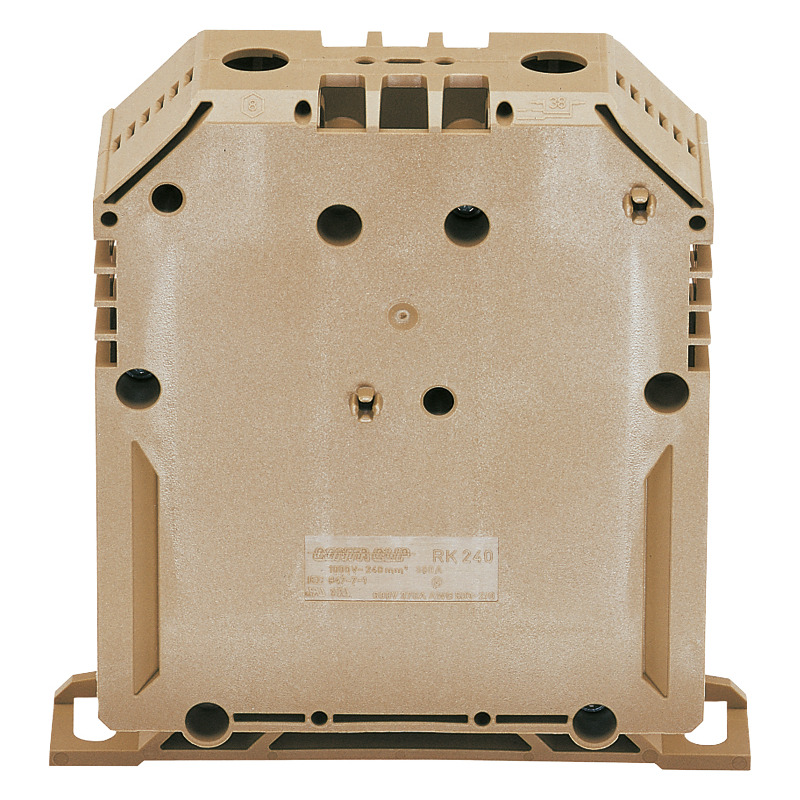

Tilslutningsklemme
URS RK1-240mm²
Dette 67074001
Ombygningssæt til 5 poler 1-polet
Tilslutningsklemme, 1-polet, kan rækkemonteres, til enkelt- og flertrådede ledere og til lamelleret...
Kabelindføring
GKE 32
Dette 07303201
Kabinetside 320 mm, til 2 x 75 mm Ø-ledninger
Kabelindføring til ledninger op til Ø 75 mm, 2 x flangeforbindere (GFV)
Tomt kabinet
GTi 1-g
Dette 01040101
Med gråt dæksel
Tomt kabinet, 3 x kabinetforbinder (GVV)
Trækaflastning
GZE 3
Dette 07300301
Kabinetside 320 mm, til 1 x 75 mm ledning
Kabeltrækaflastning til kabelindføringer GKE 32 og GKE 43, til ledninger op til Ø 75 mm
Flangeforbindelsestykke
GFG 3
Dette 07280301
Kabinetside 320 mm, med tætning
Flangeforbindelsestykke til udskiftning af oversavede forbindelsesstykker
Udvendig fastgørelseslask
GAB-ES
Dette 07030001
V2A, sæt = 4 stk.
Udvendig fastgørelseslask til montering af enkelte kabinetter eller små anlæg på plane vægflader,...
