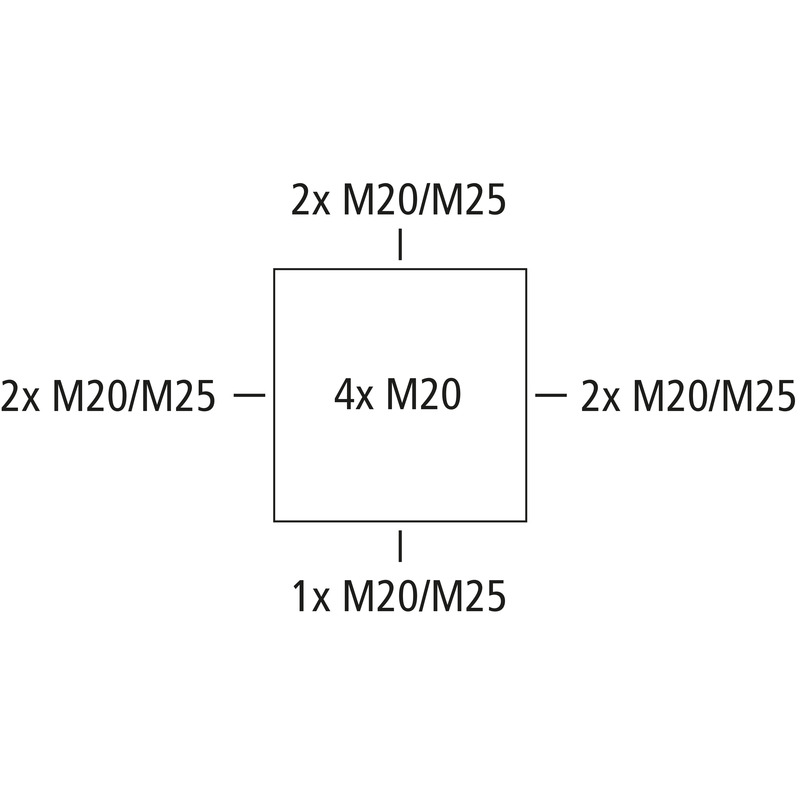

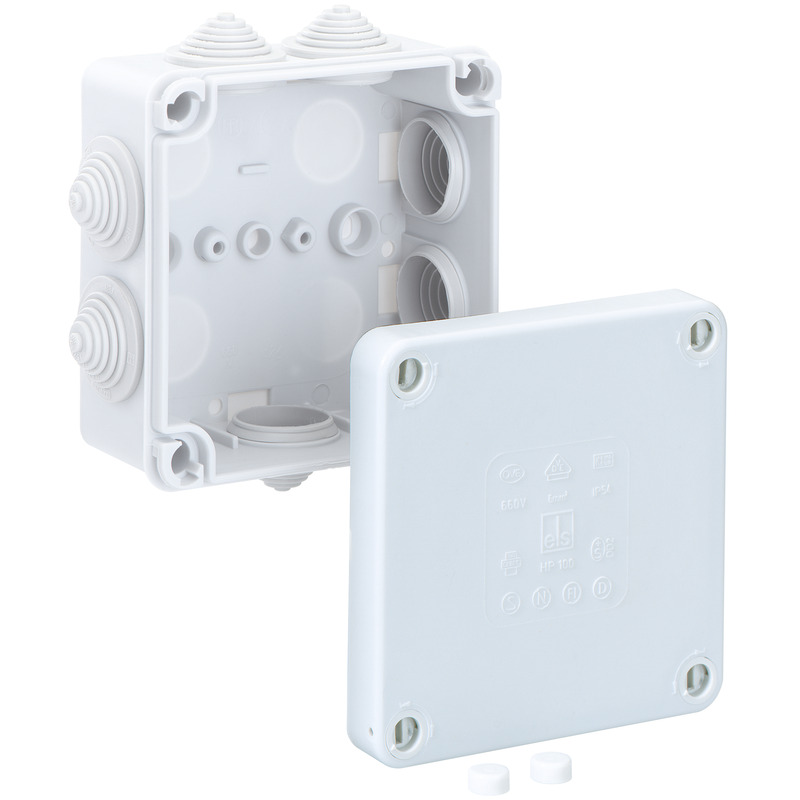

Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 6 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Trinnippel, M20/M25, Tætningsområde 5 - 21 mm, (4 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs
grå, uden klemmer
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 6 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP55 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 113 mm |
|---|---|
| Længde | 113 mm |
| Højde | 58 mm |
| Indv. længde | 103.5 mm |
| Indv. bredde | 103.5 mm |
| Indv. højde | 52 mm |
| Vægt | 0.135 kg |
| UV-bestandig | nej |
|---|---|
| halogenfri | nej |
| Glødetrådsstyrke | 650 °C (EN 60695-2-11) |
| til tætningsområde min. | 5 mm |
|---|---|
| til tætningsområde maks. | 21 mm |
| Fastgørelsestypr | Væg/loftsmontering |
| Slagstyrke | IK07 |
| plomberbar | nej |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Indendørs område |
| EAN | 4013902020195 |
|---|---|
| ETIM-klasse | EC002600 |
| Toldtarifnummer | 85389099 |
| Min. bestillingsmængde | 20 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339525 |
|---|---|
| Bredde | 0.437 m |
| Vægt | 3.085 kg |
| Højde | 0.212 m |
| Mængde | 20 Stk. |
| Dybde | 0.317 m |
| EAN / GTIN | 4013902339532 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 166.08 kg |
| Højde | 1.85 m |
| Mængde | 960 Stk. |
| Dybde | 1.2 m |
| EAN / GTIN | 4013902020195 |
|---|---|
| Bredde | 0.113 m |
| Vægt | 0.135 kg |
| Højde | 0.058 m |
| Mængde | 1 Stk. |
| Dybde | 0.113 m |
Produkt tekst
(32690001.TXT 779 B)
Log ind for at downloade udbudstekster.
CAD-data
(Download 3D-CAD-data)
Log ind for at downloade udbudstekster.

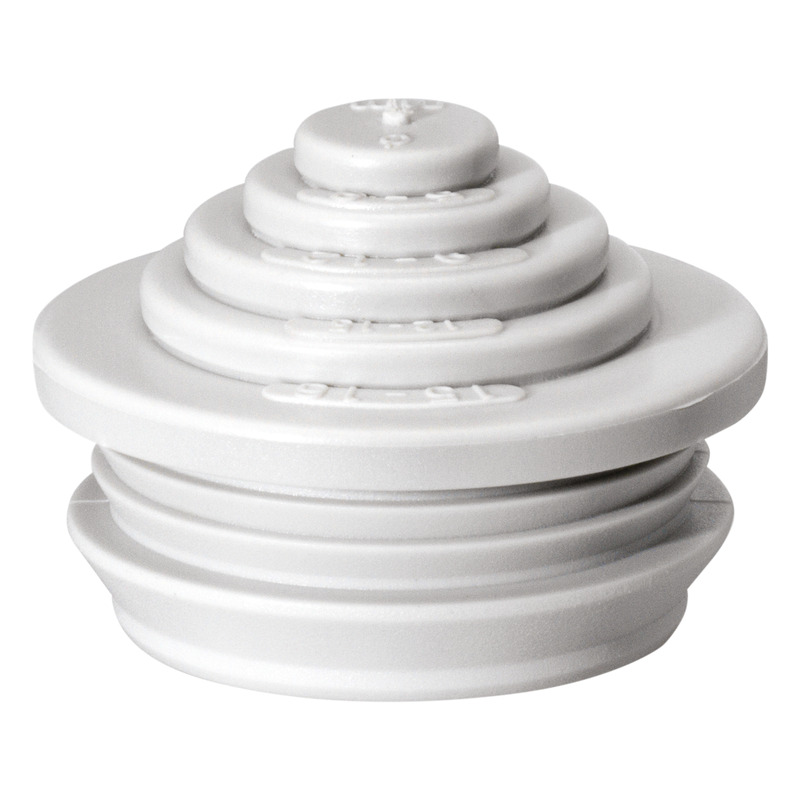

Trinnippel
SNI M20
Dette 21642001
Tætningsområde 5 - 16 mm
Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...
Trinnippel
SNI M25
Dette 21642501
Tætningsområde 5 - 21 mm
Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...
Kabelforskruning
KVR M20-MGM
Dette 22742001
Tætningsområde 6 - 12 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Kabelforskruning
KVR M20-GDB/MGM
Dette 22742101
Tætningsområde 7 - 14 mm, Gevindlænge 9 mm
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Dobbeltmembrandstuds
DMS M20/w
Dette 26012001
Tætningsområde 7 - 13 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25/w
Dette 26012501
Tætningsområde 9 - 17 mm
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M20
Dette 26042001
Tætningsområde 7 - 13 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembrandstuds
DMS M25
Dette 26042501
Tætningsområde 9 - 17 mm
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Ventilationsstuds
BST M20/sw
Dette 26202001
sort
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
Ventilationsstuds
BST M20
Dette 26242001
grå
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

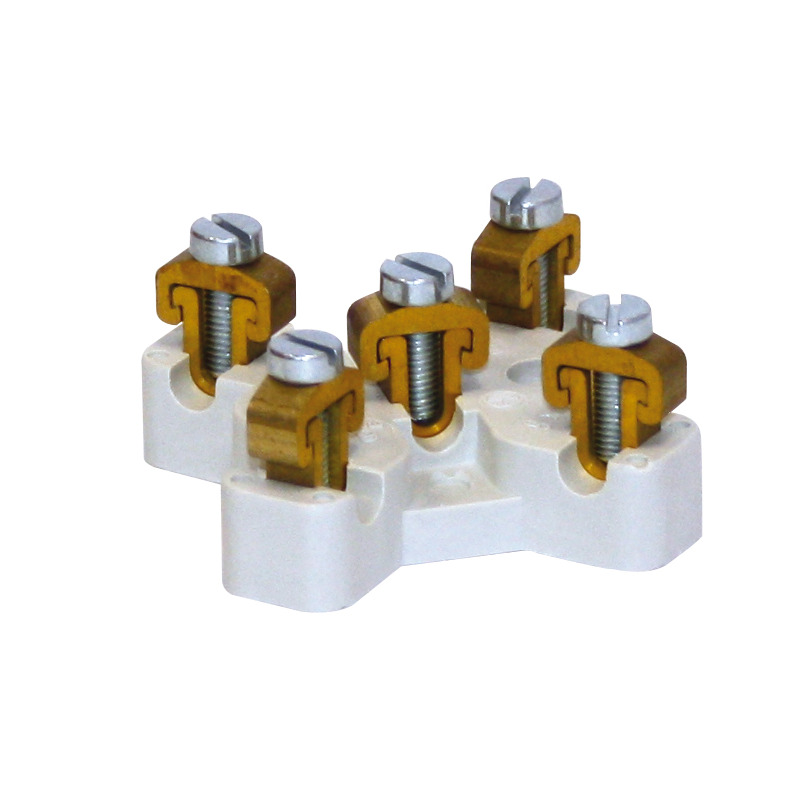

Klemmesten
WK 060 KLS-6²
Dette 46050601
5x6 mm², til K15, K2-, K3-EK-kasser
Forbindelsesklemme, Ui = 400 V/690 V

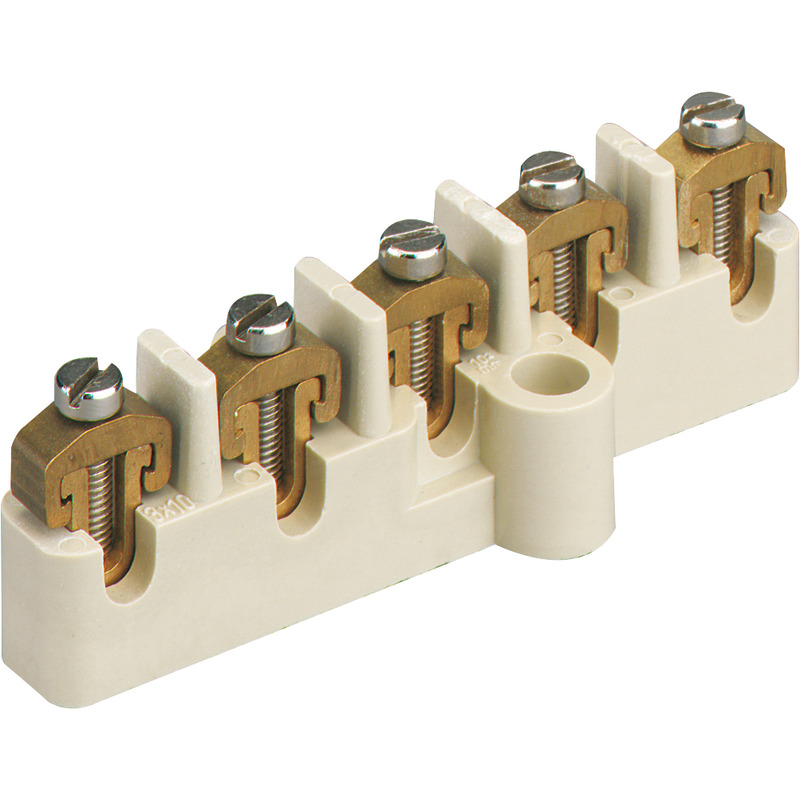

Klemmesten
WK 100 KLS-10²
Dette 46051001
5x10 mm², til K15, K3-, K4-EK-kasser
Forbindelsesklemme, Ui = 400 V/690 V

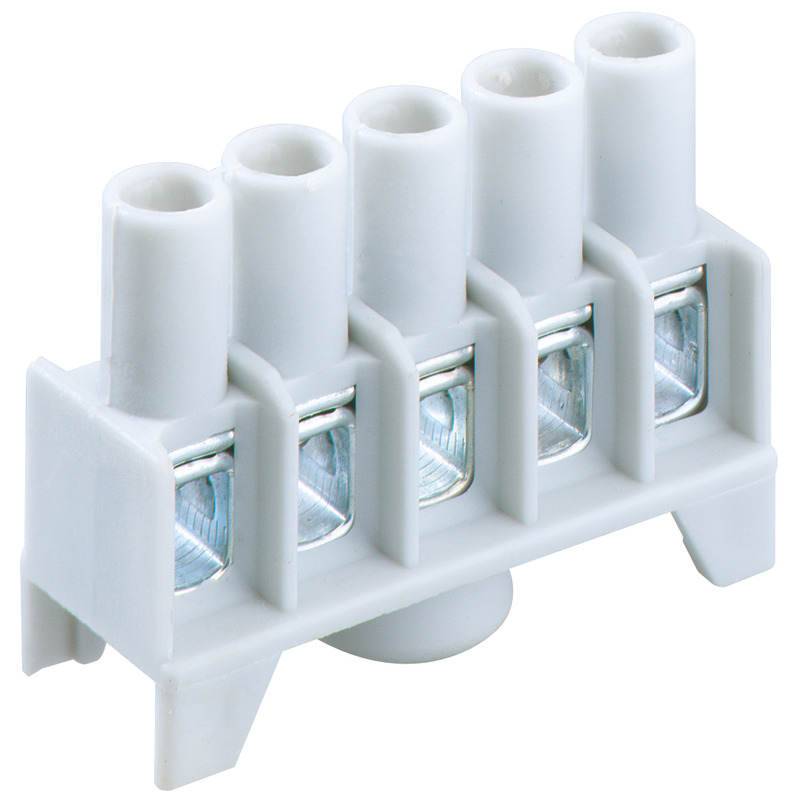

Klemmesten
Abox 025/040 KLS-2,5²/4²
Dette 84000401
5-polet - 2,5/4 mm²
Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V
Montagebeslag
KTB 1-100
Dette 89602901
Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...
