#87041101 | Dimensioner: 300 x 450 x 132 mm

Afgreningskasse

Abox 700-70²/5

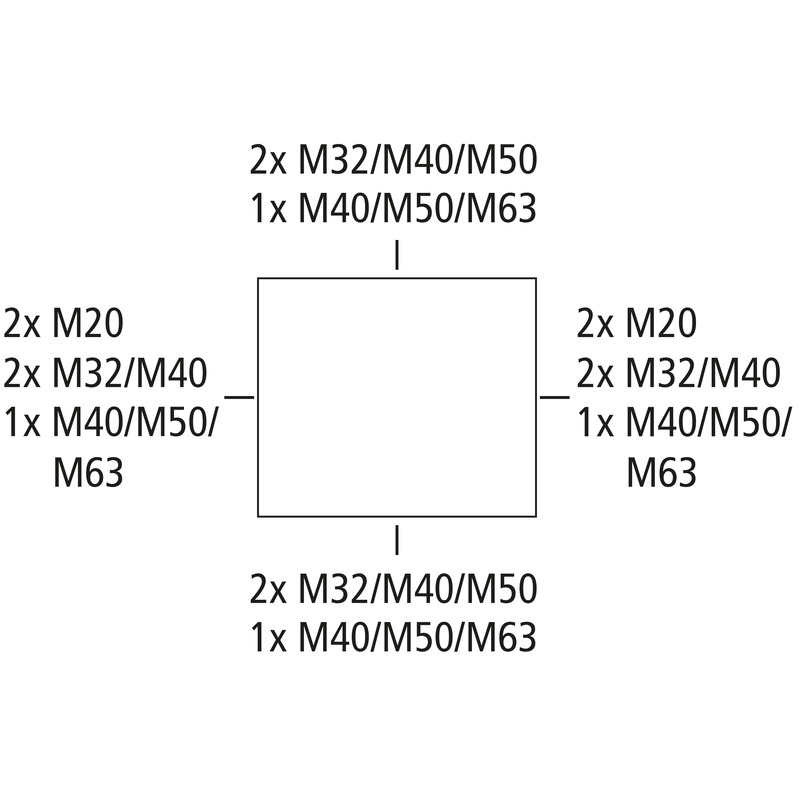

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 70 mm², U_i=690 V AC, Udslagsmembraner, M20/M32/M40/M50/M63, (16 siden), Indvendige fastgørelsessteder, til...

læs mere

Log ind for at se pris

Husk produkt

Varebeskrivelse

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 70 mm², U_i=690 V AC, Udslagsmembraner, M20/M32/M40/M50/M63, (16 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, med skrueklemme, 5-polet - 70² (16-70²)

Vedlagt tilbehør:
3 nippelstuds med kontramøtrik IP54 M63 tætningsområde 24 - 43 mm

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	70 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP54/IP65
Antal poler	5
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	300 mm
Længde	450 mm
Højde	132 mm
Vægt	3.895 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke	650 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902641925
ETIM-klasse	EC002600
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale dækselskruer	Polyamid, glasfiberforstærket

Logistikdata

Udvendig karton

EAN / GTIN	4013902641925
Bredde	0.465 m
Vægt	4.361 kg
Højde	0.175 m
Mængde	1 Stk.
Dybde	0.32 m

Palle

EAN / GTIN	4013902641932
Bredde	0.8 m
Vægt	283.66 kg
Højde	1.89 m
Mængde	60 Stk.
Dybde	1.2 m

Downloads

Download data blad

Download data blad (87041101.pdf)

Målblad

Måltegning pdf (699 KB)

Måltegning dwg (1 MB)

Måltegning dxf (8 MB)

Måltegning jpg (1 MB)

Plannlægningsdata

Produkt tekst

CAD-data

Tilbehør

KlemmestenAbox 700 KLS-70²

Klemmesten

Abox 700 KLS-70²

Dette 84007001

1-polet - 70 mm²

Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., U_i=690V

StandardskinneNS35-216/3

Standardskinne

NS35-216/3

Dette 79503001

universel gulvfastgørelse, med fastgørelsesskruer, Længde 216 mm

DIN skinne iht DIN EN 50 022-35 x 7,5

MonteringspladeAK MPI 3

Monteringsplade

AK MPI 3

Dette 79500301

AKL/AKi 3-4, Abox 700

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 4 mm, inkl. fastgørelsesskruer, grå

KombisætKS M20

Kombisæt

KS M20

Dette 19202001

Gevindlænge 17 mm

Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...

KombisætKS M32

Kombisæt

KS M32

Dette 19203201

Gevindlænge 20 mm

Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...

KombistudsKST M25-17

Kombistuds

KST M25-17

Dette 19302501

Længde 17 mm, til vertikal samling af AK/AKi 03 - 12 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

KombistudsKST M25-33

Kombistuds

KST M25-33

Dette 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

KombistudsKST M32

Kombistuds

KST M32

Dette 19303201

Længde 25 mm, til vertikal og horisontal samling af AK/AKi 24 små...

Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm

TrinnippelSNI M20

Trinnippel

SNI M20

Dette 21642001

Tætningsområde 5 - 16 mm

Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...

TrinnippelSNI M32

Trinnippel

SNI M32

Dette 21643201

Tætningsområde 13 - 26,5 mm

Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...

TrinnippelSNI M40

Trinnippel

SNI M40

Dette 21644001

Tætningsområde 13 - 34 mm

Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...

KabelforskruningKVR M20-MGM

Kabelforskruning

KVR M20-MGM

Dette 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

KabelforskruningKVR M20-GDB/MGM

Kabelforskruning

KVR M20-GDB/MGM

Dette 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

PåbygningsstudsAST M20

Påbygningsstuds

AST M20

Dette 23042001

Tætningsområde 8 - 13,5 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

PåbygningsstudsAST M32

Påbygningsstuds

AST M32

Dette 23043201

Tætningsområde 13 - 23 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

PåbygningsstudsAST M40

Påbygningsstuds

AST M40

Dette 23044001

Tætningsområde 17 - 30 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

PropperVST M20

Propper

VST M20

Dette 23142001

Tætningsområde 8 - 13,5 mm

Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

PropperVST M32

Propper

VST M32

Dette 23143201

Tætningsområde 13 - 23 mm

Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

PropperVST M40

Propper

VST M40

Dette 23144001

Tætningsområde 17 - 30 mm

Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse...

DobbeltmembrandstudsDMS M20/w

Dobbeltmembrandstuds

DMS M20/w

Dette 26012001

Tætningsområde 7 - 13 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M25/w

Dobbeltmembrandstuds

DMS M25/w

Dette 26012501

Tætningsområde 9 - 17 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M20

Dobbeltmembrandstuds

DMS M20

Dette 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M25

Dobbeltmembrandstuds

DMS M25

Dette 26042501

Tætningsområde 9 - 17 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M32

Dobbeltmembrandstuds

DMS M32

Dette 26043201

Tætningsområde 13 - 21 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

DobbeltmembrandstudsDMS M40

Dobbeltmembrandstuds

DMS M40

Dette 26044001

Tætningsområde 17 - 28 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

VentilationsstudsBST M20/sw

Ventilationsstuds

BST M20/sw

Dette 26202001

sort

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

VentilationsstudsBST M20

Ventilationsstuds

BST M20

Dette 26242001

grå

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

RørstudsRST M20

Rørstuds

RST M20

Dette 28842001

til rør med udvendig diameter på 20 mm

Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå

RørstudsRST M32

Rørstuds

RST M32

Dette 28843201

til rør med udvendig diameter på 32 mm

Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå

Lignende produkter

AfgreningskasseAbox 700-L

Afgreningskasse

Abox 700-L

Dette 87091001

grå, uden klemmer

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 70 mm², U_i=690 V AC,...

AfgreningskasseAbox 700-70²/4

Afgreningskasse

Abox 700-70²/4

Dette 87041001

grå, med skrueklemme, 4-polet - 70² (16-70²)

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 70 mm², U_i=690 V AC,...
