#86851601 | Dimensioner: 200 x 250 x 120 mm

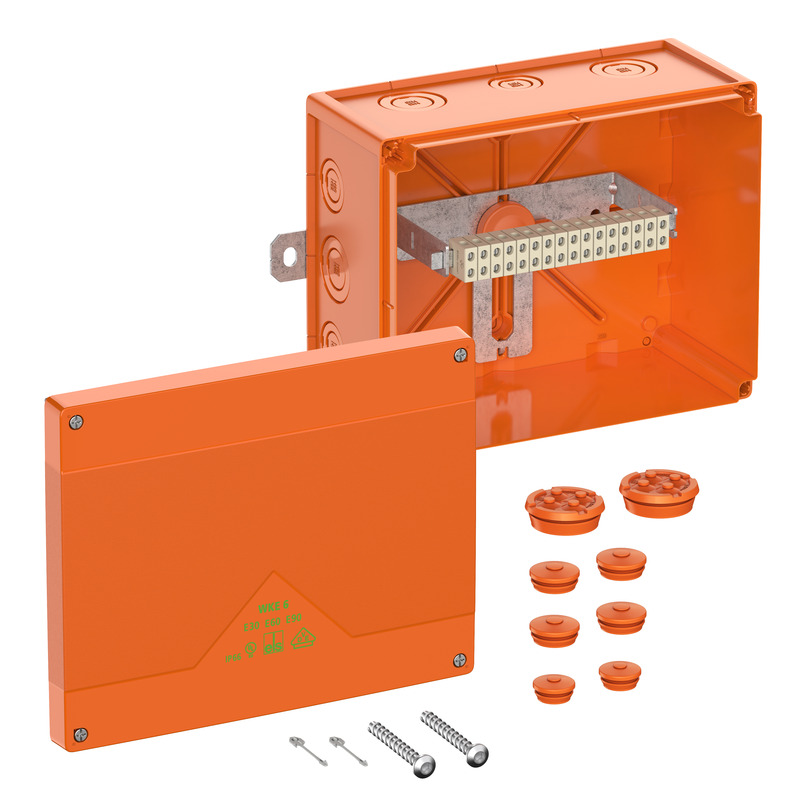

Afgreningskasse

WKE 6 - 16 x 1,5²

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), isolationsbevaring PH120 testet henhold til EN 50200,...

læs mere

Log ind for at se pris

Husk produkt

Varebeskrivelse

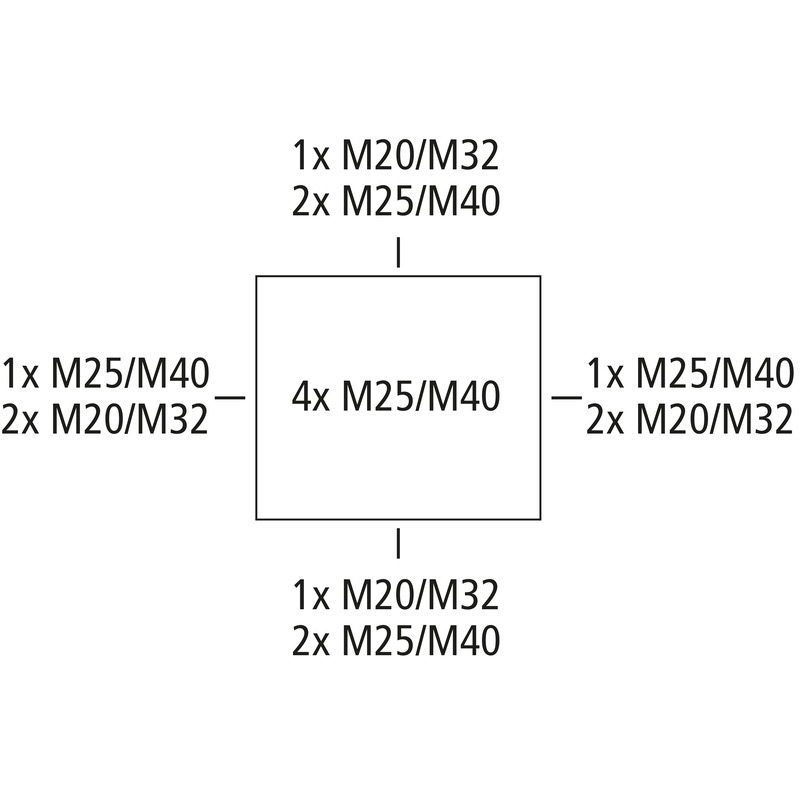

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), isolationsbevaring PH120 testet i henhold til EN 50200, M20/M25/M32/M40, (4 På bagsiden, 12 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Halogenfrit kabinet af specialtermoplast, klemmer af højtemperatur bestandig specialkeramik, klemmeholder frit positionerbar

orange, Forbindelseskasse 16-polet 0,5 - 2,5 mm², afgreningskasse 16-polet 0,5 - 1,5 mm², antal klembare ledere pr. pol: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²

Vedlagt tilbehør:
Dækseltabssikring, skrueanker, 2 dobbelte membranstudser IP66 M20 tætningsområde 7 - 13 mm, 4 dobbelte membranstudser IP66 M25 tætningsområde 9 - 17 mm, 2 dobbelte membranstudser IP66 M40/4 tætningsområde 4 x 6-9 mm

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,5 mm²
max ledningstværsnit (ledningsafgrening)	1,5 mm²
min. ledningstværsnit	0,5 mm²
maks. ledningstværsnit	2,5 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
sikret afgrening	nej
Klasse funktionssikring	E30/E60/E90
Antal poler (afgrening)	16
Antal poler (gennemgang)	16
UL Type Rating	øvrigt
Antal sikringer i afgreningen	0

Farver

Farve underdel	orange
Farve overdel	orange

Ekstra features

Anvendelsesområde	Kommunikationsledninger

Mål

Bredde	200 mm
Længde	250 mm
Højde	120 mm
Indv. længde	235 mm
Indv. bredde	185 mm
Indv. højde	102 mm
Vægt	1.356 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902631384
ETIM-klasse	EC002600
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	UL-EU (EN 62208)

Logistikdata

Styk

EAN / GTIN	4013902631384
Bredde	0.2 m
Vægt	1.356 kg
Højde	0.12 m
Mængde	1 Stk.
Dybde	0.25 m

Udvendig karton

EAN / GTIN	4013902631391
Bredde	0.265 m
Vægt	3.148 kg
Højde	0.255 m
Mængde	2 Stk.
Dybde	0.36 m

Palle

EAN / GTIN	4013902631407
Bredde	0.8 m
Vægt	192 kg
Højde	1.87 m
Mængde	108 Stk.
Dybde	1.2 m

Downloads

Plannlægningsdata

Produkt tekst

CAD-data

BIM-data
