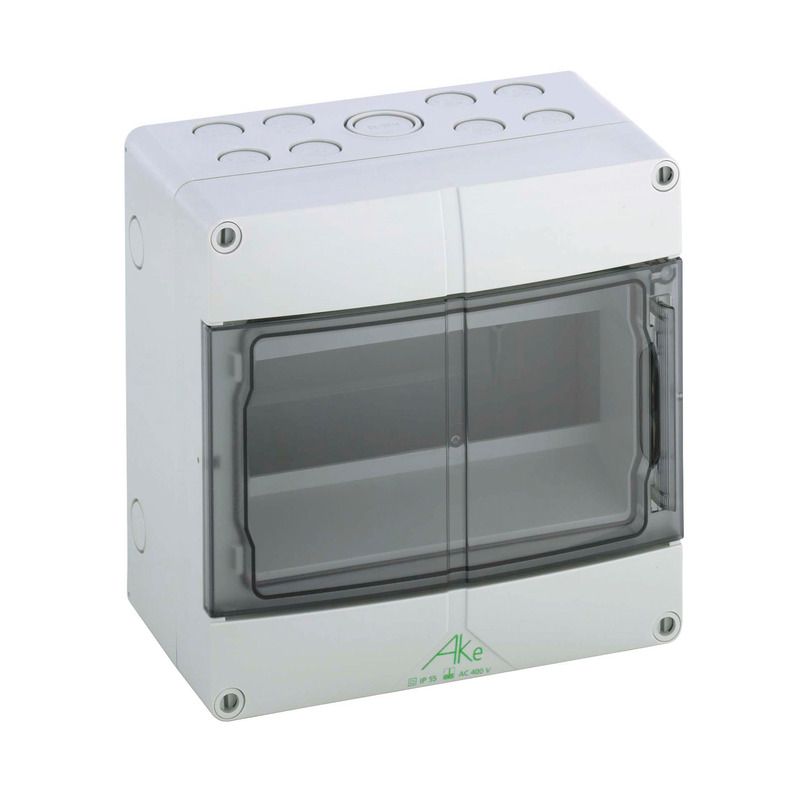

AKe 09

Dette: 73550901 | Dimensioner: 200 x 200 x 122 mm

Fordelingstavle, med kapslingsklasse IP55, 1 Række, 9 tilgængelige delingsenheder, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 690V AC, 690V DC, Metriske knockouts i toppen og bunden til universelle kabelindgange med kabelforskruninger og/eller trappemembran, til standardinstallationer indendørs

med PE/N-klemmeskinne med hhv. 2 klemmesteder 16 mm² og 5 klemmesteder 6 mm²

Vedlagt tilbehør:
Trinnippel: 7x M20, 1x M25, lukkeprop, afdæknings- og tekststriber

Highlights

Let at montere – PE/N-klemskinne, elastiske indføringer på oversiden og god skinneafstand sikrer ekstra komfortabel og hurtig installation af fordelerne.

elektriske egenskaber

Dimensioneringsdriftsspænding AC	400 V
Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	690 V
Beskyttelsesklasse	II
Kapslingsklasse	IP55
Antal N-potentiale	1
Antal rækker	1
Antal delingsenheder	9
Antal delingsenheder pr. række	9

Farver

Farve underdel	grå

Mål

Bredde	200 mm
Længde	200 mm
Højde	122 mm
Indv. højde	95 mm

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C
Industrikvalitet	nej

mekaniske egenskaber

Fastgørelsestypr	Opbygning
Slagstyrke	IK07
plomberbar	ja
Kan monteres i række	ja

Omgivelsesforhold

Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket
Materiale klapvindue	Polycarbonat
