#73331101 | Dimensioner: 315 x 300 x 147 mm

Tomt kabinet

AK-F/DMS 14 L-t

Tomt kabinet, med kapslingsklasse IP65, Plast, Certificeret iht. DLG (ammoniakresistens), U_i=1000V AC, U_i=1500V DC, til fordelingstavle AK 14-56 til individuel udbygning med standardskinner...

læs mere

Tilpasse

Log ind for at se pris

Husk produkt

Varebeskrivelse

Tomt kabinet, med kapslingsklasse IP65, Plast, Certificeret iht. DLG (ammoniakresistens), U_i=1000V AC, U_i=1500V DC, til fordelingstavle AK 14-56 til individuel udbygning med standardskinner eller monteringsplader

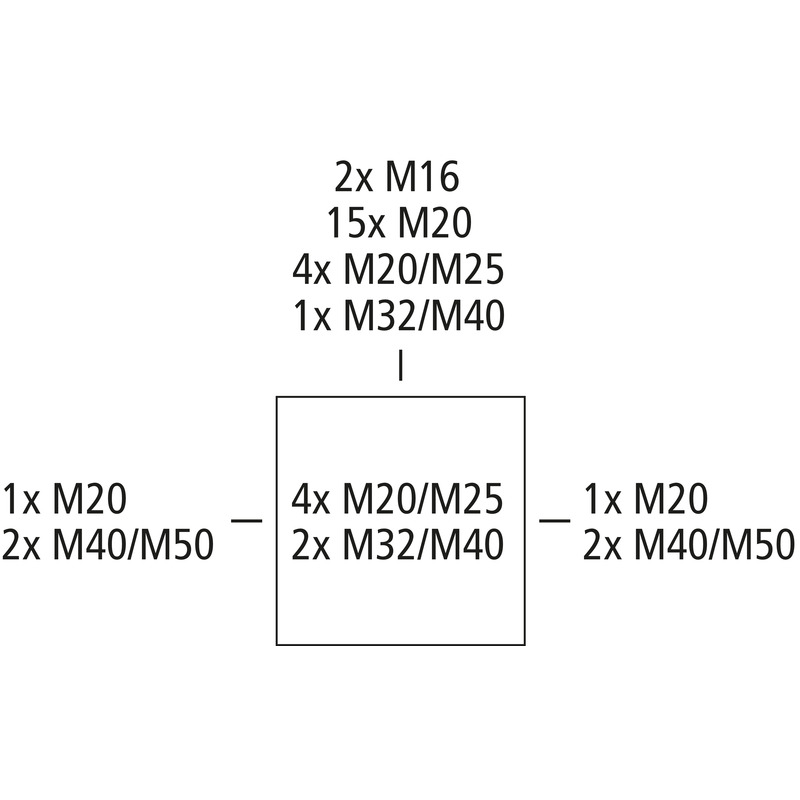

Kasser: Plast, grå, Dæksel: Polycarbonat, transparent, Metriske knockouts i toppen til universelle kabelindføringer med kabelforskruninger og/eller membrannipler, formonteret med elastiske DMS M20-indgange i toppen

Vedlagt tilbehør:
Dobbeltmembrandstuds: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Propper, Afdæknings- og påskriftsstrimler

Tekniske data

elektriske egenskaber

Dimensioneringsdriftsspænding AC	400 V
Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	315 mm
Længde	300 mm
Højde	147 mm
Indv. længde	310 mm
Indv. bredde	295 mm
Vægt	1.607 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Synlig installation
Slagstyrke	IK08
Flangevariant	ja
Type overdel	Dæksel

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902575619
ETIM-klasse	EC000058
Toldtarifnummer	85389099
Min. bestillingsmængde	1

Materiale

Materiale underdel	Plast
Materiale overdel	Polycarbonat

Certifikater

Kontrolmærke	DLG (ammoniakresistens)

Logistikdata

Udvendig karton

EAN / GTIN	4013902575619
Bredde	0.314 m
Vægt	2.72 kg
Højde	0.185 m
Mængde	1 Stk.
Dybde	0.335 m

Palle

EAN / GTIN	4013902575626
Bredde	0.8 m
Vægt	190.4 kg
Højde	1.715 m
Mængde	70 Stk.
Dybde	1.2 m

Downloads

Plannlægningsdata

Produkt tekst

CAD-data

Tilbehør

Flange til AK-FAK3 FL00

Flange til AK-F

AK3 FL00

Dette 73382001

uden forprægninger

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Flange til AK-FAK3 FL01

Flange til AK-F

AK3 FL01

Dette 73382101

med forprægninger: 1 x M50/M40, 2 x M40/32, 2 x M20

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Flange til AK-FAK3 FL02

Flange til AK-F

AK3 FL02

Dette 73382201

med forprægninger: 5 x M25/M20, 4 x M20, 2 x M16

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Flange til AK-FAK3 FL13

Flange til AK-F

AK3 FL13

Dette 73382801

med indføring via dobbelt membranstuds DMS M32 og åbning til...

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Flange til AK-FAK3 KFL

Flange til AK-F

AK3 KFL

Dette 73382901

Kombinationsflange inkl. flangeforbinder til forbindelse af AK-F kabinetter i enden

KombiforskruningAK3 KS M50

Kombiforskruning

AK3 KS M50

Dette 73383001

Kombinationsforskruning M50 til forbindelse af kabinetter af typen AK/AK-F 14/28/42/56/70 inkl....

Udvendigt hængselAK3 AS

Udvendigt hængsel

AK3 AS

Dette 73383701

kun til AK 14 L - supplements- og tomt kabinet

Udvendigt hængselsæt

MonteringspladeAK3 MPI 14 L

Monteringsplade

AK3 MPI 14 L

Dette 73383801

til AK 14 L supplements- og tomt kabinet

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 4 mm, inkl. fastgørelsesskruer, grå

KlemmeskinneAK3 3/14 PE

Klemmeskinne

AK3 3/14 PE

Dette 73385001

Grundholder med PE-klemmeskinne med 3 skrueklemmer 2,5-16 mm² og 14...

Grundholder med integreret PE-klemskinne, til montering i AK-fordelingstavle fra AK Air-fordeler med...

KlemmeskinneAK3 6/21 PE

Klemmeskinne

AK3 6/21 PE

Dette 73385101

Grundholder med PE-klemmeskinne med 6 skrueklemmer 2,5-16 mm² og 21...

Grundholder med integreret PE-klemskinne, til montering i AK-fordelingstavle fra AK Air-fordeler med...

N-modulsætAK3 1/6/1 N

N-modulsæt

AK3 1/6/1 N

Dette 73385201

4 N-moduler med hver 2 skrueklemmer 2,5-16 mm² og 6 push-in-klemmer...

N-moduler med betjeningshåndtag til værktøjsfri frigørelse af lederen, med hver 2 skrueklemmer...

Kabelbakke med dokumentrumAK3 KBL

Kabelbakke med dokumentrum

AK3 KBL

Dette 73383101

Kabelbakke med dokumentrum til montering på kabinet AK/AK-F 14/28/42/56/70 og på Plus-typer, kan...

StandardskinneAK3 NS35-14

Standardskinne

AK3 NS35-14

Dette 73381201

til 14 TE, inkl. DIN-skinneholder til alle AK/AK-F 14/28/42/56/70 og...

Normeret skinne som DIN-skinne 35 x 7,5 mm

StandardskinneAK3 NS35-275

Standardskinne

AK3 NS35-275

Dette 73381301

Længde 275 mm, inkl. universalholdere til forandring til alle AK/AK-F...

Normeret skinne som DIN-skinne 35 x 7,5 mm
