nye

#73442403 | Dimensioner: 290 x 407 x 124 mm

Fordelingstavle

AK 24 - L

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 24 tilgængelige delingsenheder, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 1000V AC, 1500V DC, øverst...

læs mere

Log ind for at se pris

Husk produkt

Varebeskrivelse

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 24 tilgængelige delingsenheder, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 1000V AC, 1500V DC, øverst selvforseglende, bløde indføringsmembraner til værktøjsfri ledningsindføring, nederst metriske forprægninger til universelle kabelindføringer med forskruninger og/eller dobbeltmembranstudser, til standardinstallationer indendørs

uden PE/N-klemskinne

Vedlagt tilbehør:
Lukkepropper, afskærmnings- og mærkningsstrimler

Highlights

- selvforseglende, bløde indføringsmembraner på kassens ene ende

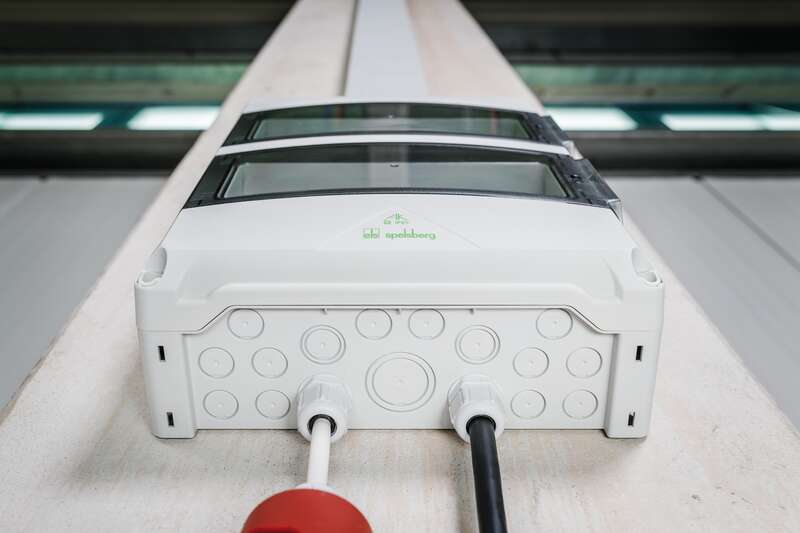

- forprægninger til kabelforskruninger eller dobbeltmembranstudser på kassens anden ende
- kassen kan drejes 180°

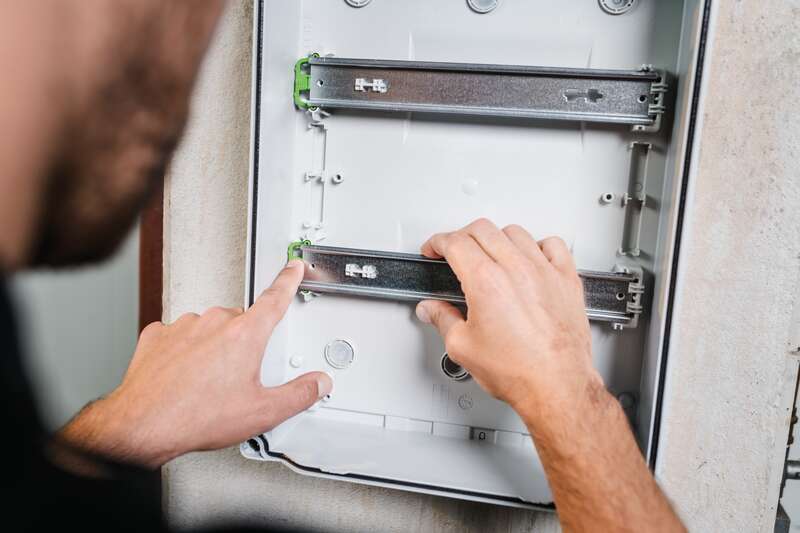

- standardskinner, der kan monteres uden værktøj

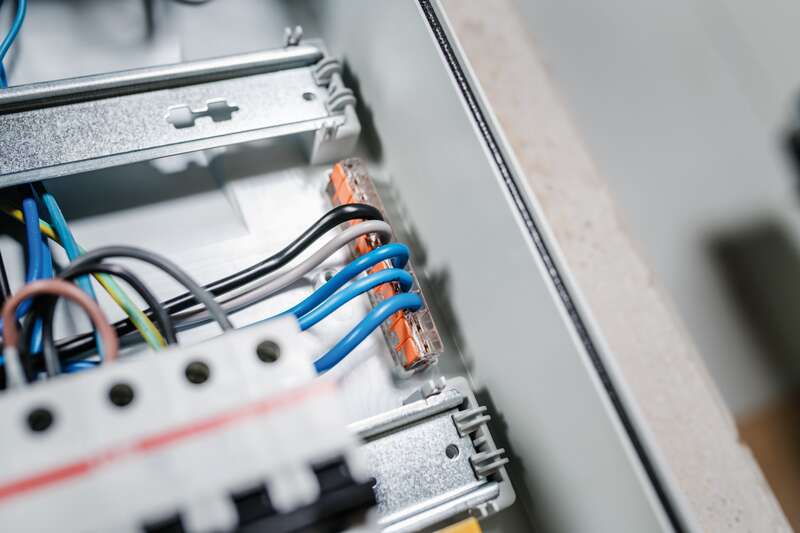

- pladser i bunden af kassen til 6 mm² WAGO-forbindelsesklemme 221 med 5 klemmesteder

Tekniske data

elektriske egenskaber

Dimensioneringsdriftsspænding AC	400 V
Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
udluftet	nej
Antal rækker	2
Antal delingsenheder	24
Antal delingsenheder pr. række	12
Mærkestrøm	125 Amp.
inkl. N-klemme	nej
inkl. PE-klemme	nej
med ekstra plads til indbygning	nej

Farver

Farve underdel	grå
Farve overdel	grå

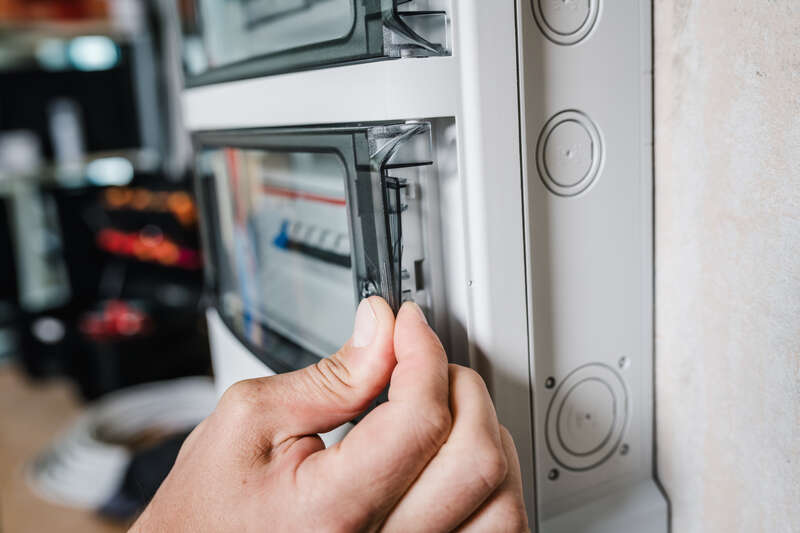

Farve klapvindue	Transparent

Mål

Bredde	290 mm
Længde	407 mm
Højde	124 mm
Indv. længde	380 mm
Indv. bredde	268 mm
Indv. højde	85 mm
Vægt	1.96 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke	650 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Opbygning
Slagstyrke	IK08
plomberbar	ja
Flangevariant	nej
Kan monteres i række	ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	57 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902704781
ETIM-klasse	EC000214
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polypropylen
Materiale indføring	Termoplastisk elastomer
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket
Materiale klapvindue	Polycarbonat

Logistikdata

Udvendig karton

EAN / GTIN	4013902704781
Bredde	0.407 m
Vægt	1.986 kg
Højde	0.129 m
Mængde	1 Stk.
Dybde	0.299 m

Palle

EAN / GTIN	4013902704903
Bredde	0.8 m
Vægt	164.992 kg
Højde	1.872 m
Mængde	72 Stk.
Dybde	1.2 m

Downloads

Plannlægningsdata

Produkt tekst

CAD-data

Tilbehør

KlemmeskinneAK 6/21 PE nye

Klemmeskinne

AK 6/21 PE

Dette 73485101

Grundholder med PE-klemmeskinne med 6 skrueklemmer 2,5-16 mm² og 21...

Klemrækker, som ekstra klemmer eller reservedelsbehov til installation i AK 24 og AK 36 (fra...

KlemmeskinneAK 3/14 PE nye

Klemmeskinne

AK 3/14 PE

Dette 73485001

Grundholder med PE-klemmeskinne med 3 skrueklemmer 2,5-16 mm² og 14...

Klemrækker, som ekstra klemmer eller reservedelsbehov til installation i AK 24 og AK 36 (fra...

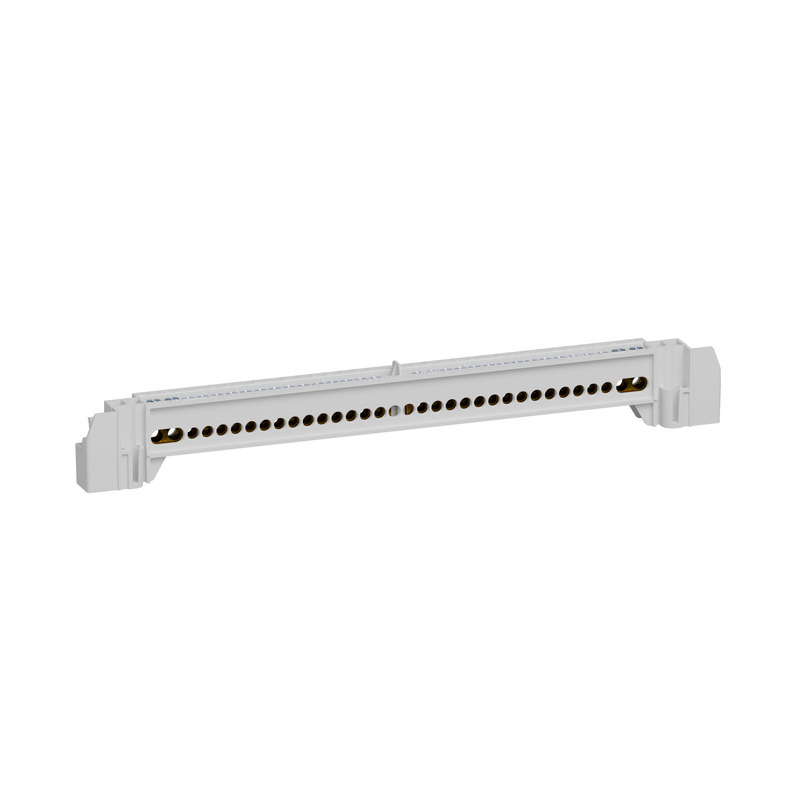

KlemmeskinneAK 24 PE/N-S nye

Klemmeskinne

AK 24 PE/N-S

Dette 73485201

PE/N-klemeskinne med skrueklemmer: PE og N med hver 2 klemmepunkter...

Klemrækker, som ekstra klemmer eller reservedelsbehov til installation i AK 24 og AK 36 (fra...

PåmonteringsstikdåseAK STD nye

Påmonteringsstikdåse

AK STD

Dette 73481501

Schuko®, kapslingsklasse IP54

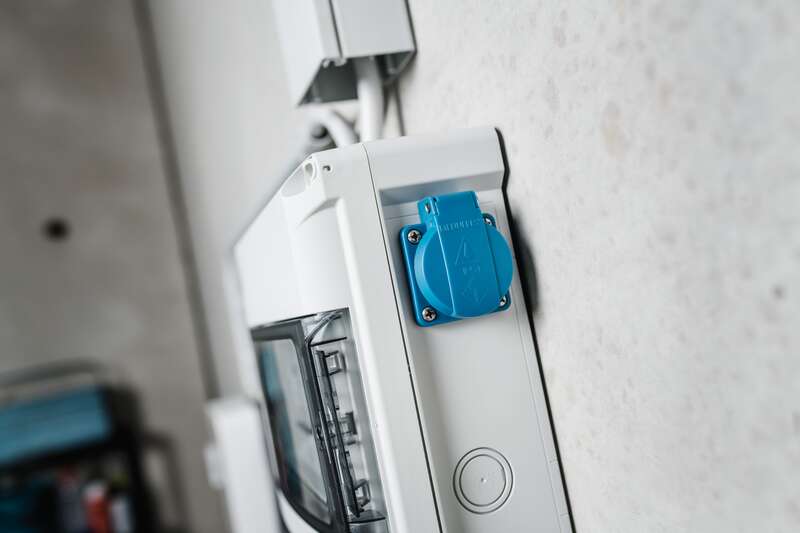

Sidemonteret stikdåse 16A, 230V til kabinetter AK 24 og AK 36 (fra 10/2025)

SnaplukningssætAK SV 24/36 nye

Snaplukningssæt

AK SV 24/36

Dette 73481201

til AK 24 og AK 36 (fra 10/2025)

Snapskruer som reservedel, 1 sæt = 10 styk.

StandardskinneAK NS 24/36 nye

Standardskinne

AK NS 24/36

Dette 73481301

12 TE, inkl. DIN-skinneholder til AK 24 og AK 36 (fra 10/2025)

Normeret skinne som DIN-skinne 35 x 7,5 mm

KombistudsAK KS 24/36 nye

Kombistuds

AK KS 24/36

Dette 73481401

Kombistuds ∅44,5 mm til vandret kombinering af kabinetter AK 24 og AK 36 (fra 10/2025).

KlapvindueAK KF 24/36 nye

Klapvindue

AK KF 24/36

Dette 73480501

AK 24 / AK 36 / AK 24 Basic / AK 36 Basic

Klapvindue som reservedel til AK/AKi kompakt fordelingstavle

OverdelAK 24 OT nye

Overdel

AK 24 OT

Dette 73481001

til AK 24 (fra 10/2025), dimensioner 290x407 mm

AK Kompakt overdel som reservedel, inkl. klapvindue og dækselskruer, komplet monteret

LåsesætAK SGA-1

Låsesæt

AK SGA-1

Dette 70610201

Ens lukninger

Låsegarniture, til indbygning i klapdøre i AK-serie, med 2 nøgler og monteringsvejledning

LåsesætAK SGA-2

Låsesæt

AK SGA-2

Dette 70690201

Forskellige lukninger, maks. 10 forskellige lukninger

Låsegarniture, til indbygning i klapdøre i AK-serie, med 2 nøgler og monteringsvejledning

Lignende produkter

FordelingstavleAK 24 nye

Fordelingstavle

AK 24

Dette 73442401

PE/N-klemme, bestående af: PE-klemmeskinne med 3 skrueklemmer 2,5-16...

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 24 tilgængelige delingsenheder, Dimensionerings...

FordelingstavleAK 24 - PE nye

Fordelingstavle

AK 24 - PE

Dette 73442405

PE-klemmeskinne med 3 skrueklemmer 2,5-16 mm² og 14 push-in-klemmer...

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 24 tilgængelige delingsenheder, Dimensionerings...

FordelingstavleAK 24 Basic nye

Fordelingstavle

AK 24 Basic

Dette 73432401

PE/N-klemeskinne med skrueklemmer, hver med 2 klempunkter 16 mm² og 14...

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 24 tilgængelige delingsenheder, Dimensionerings...

Oplysninger om strømtab i watt

Download

Support & ekspert

Til siden support

Support

Til siden support

Support

Til siden support

Meddelelser

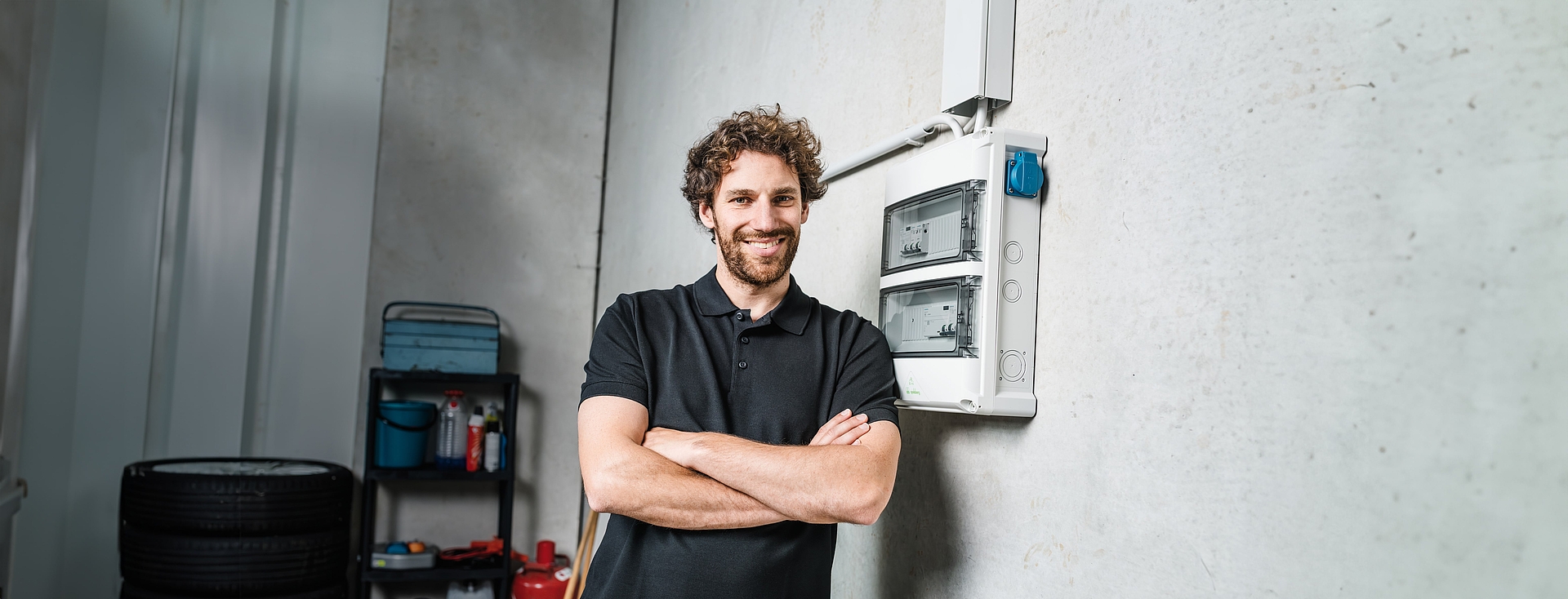

AK Kompakt
