Grundholder med integreret PE-klemskinne, til montering i AK-fordelingstavle fra AK Air-fordeler med 14 til 70 delingsenheder som ekstra klemmer eller til reservebehov

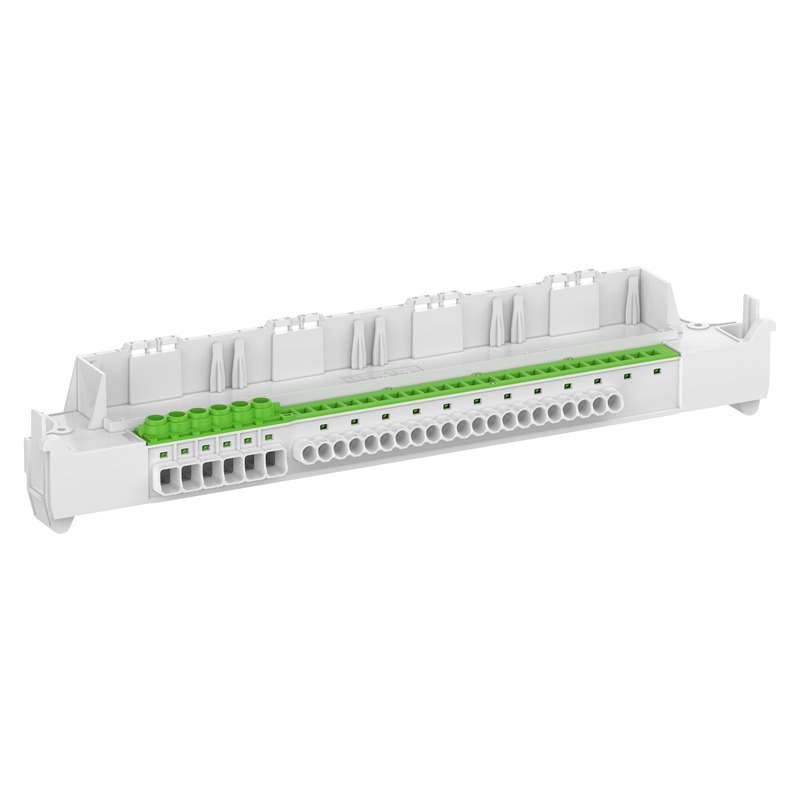

Grundholder med PE-klemmeskinne med 6 skrueklemmer 2,5-16 mm² og 21 push-in-klemmer 0,75-4mm², egnet til fastgørelse af 4 N-moduler, til montering i AK 14/28/42/56-fordelingstavler
| Dimensioneringsdriftsspænding AC | 690 V |
|---|---|
| Mærkestrøm | 76 Amp. |
| Antal poler | 1 |
| berøringssikker | Ja |
| Tilslutning 1: Tilslutningstype | Skruer |
| Tilslutning 1: Afisoleringslængde | 13 mm |
| Tilslutning 1: Klemmesteder pr. pol | 6 |
| Tilslutning 1: Egnet til CU-ledere | 1 |
| Tilslutning 1: Egnet til AL-ledere | 0 |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet uden lederenderør (min) | 2.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet uden lederenderør (max) | 16 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet med lederenderør (min) | 2.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet med lederenderør (max) | 16 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit massiv leder (min) | 2.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit enkeltledet (max) | 16 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit flerledet (min) | 2.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit flerledet (max) | 16 mm² |
| Tilslutning 2: Tilslutningstype | skruefri |
| Tilslutning 2: Afisoleringslængde | 12 mm |
| Tilslutning 2: Klemmesteder pr. pol | 21 |
| Tilslutning 2: Egnet til CU-ledere | 1 |
| Tilslutning 2: Egnet til AL-ledere | 0 |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet uden lederenderør (min) | 0.75 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet uden lederenderør (max) | 4 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet med lederenderør (min) | 0.75 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet med lederenderør (max) | 2.5 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit enkeltledet (min) | 0.75 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit enkeltledet (max) | 4 mm² |
| Vægt | 0.157 kg |
|---|
| Glødetrådsstyrke | 960 °C (EN 60695-2-11) |
|---|
| Tilslutning 1: Tilspændingsmoment | 2 Nm |
|---|
| EAN | 4013902684441 |
|---|---|
| ETIM-klasse | EC001284 |
| Toldtarifnummer | 39269097 |
| Min. bestillingsmængde | 1 |
| Isolationsdelens materiale | Termoplast |
|---|
| Kontrolmærke | VDE |
|---|
| EAN / GTIN | 4013902684441 |
|---|---|
| Bredde | 0.012 m |
| Vægt | 0.157 kg |
| Højde | 0.063 m |
| Mængde | 1 Stk. |
| Dybde | 0.012 m |
| EAN / GTIN | 4013902684458 |
|---|---|
| Bredde | 0.444 m |
| Vægt | 3.14 kg |
| Højde | 0.19 m |
| Mængde | 20 Stk. |
| Dybde | 0.329 m |
| EAN / GTIN | 4013902684465 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 210.4 kg |
| Højde | 1.93 m |
| Mængde | 1200 Stk. |
| Dybde | 1.2 m |
Produkt tekst
(73385101.TXT 627 B)
Log ind for at downloade udbudstekster.
CAD-data
(Download 3D-CAD-data)
Log ind for at downloade udbudstekster.

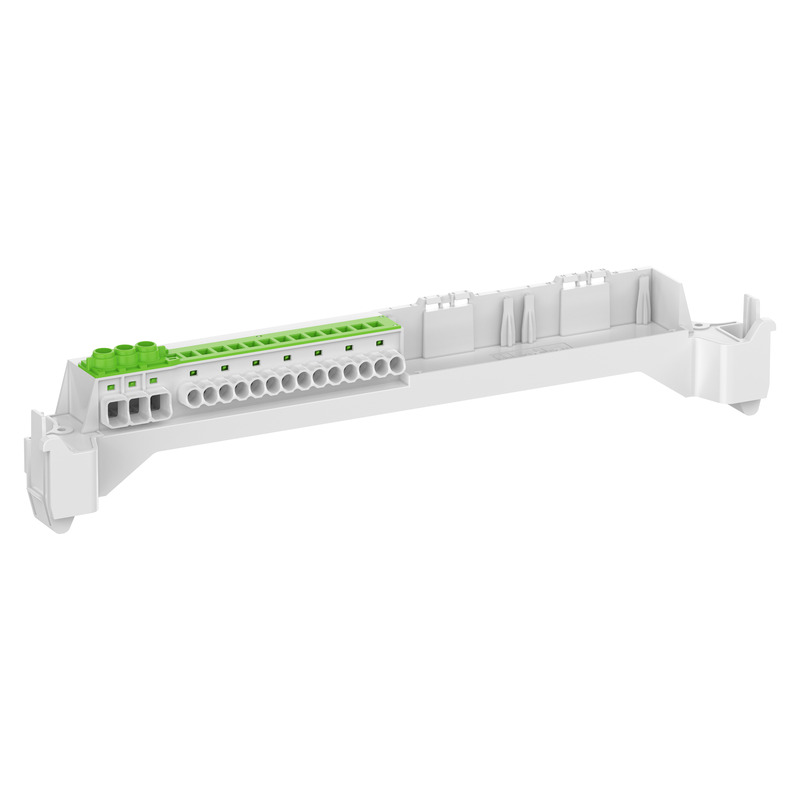

Klemmeskinne
