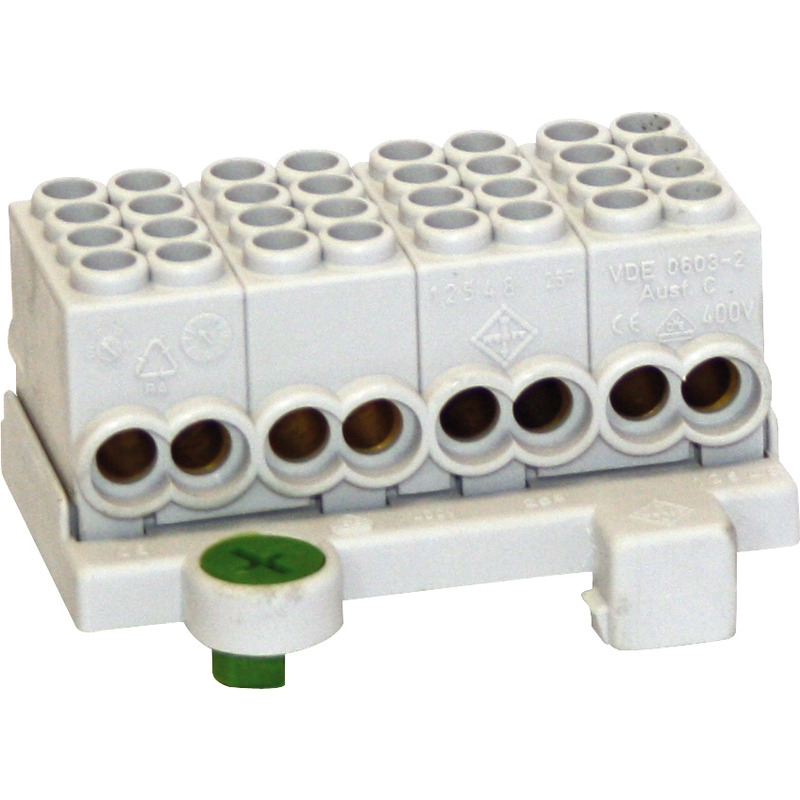

Varebeskrivelse
Afgreningsklemme med 4 klemmesteder 1,5-25 mm² pr. pol
4-polet - fingersikker
#69143301 | Dimensioner: 50 x 50 x 100 mm
Hovedledningsafgreningsklemme
Tekniske data
elektriske egenskaber
| Dimensioneringsdriftsspænding AC | 400 V |
|---|---|
| Antal poler | 4 |
| Tilslutning 1: Tilslutningstype | Skruer |
| Tilslutning 1: Klemmesteder pr. pol | 4 |
| Tilslutning 1: Egnet til CU-ledere | 1 |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet med lederenderør (min) | 2.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit fintrådet med lederenderør (max) | 16 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit massiv leder (min) | 1.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit enkeltledet (max) | 25 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit flerledet (min) | 1.5 mm² |
| Tilslutning 1: Tilslutningsbart ledertværsnit flerledet (max) | 25 mm² |
| Tilslutning 2: Tilslutningstype | Skruer |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet med lederenderør (min) | 1.5 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit fintrådet med lederenderør (max) | 10 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit enkeltledet (min) | 1.5 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit enkeltledet (max) | 16 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit flerledet (min) | 1.5 mm² |
| Tilslutning 2: Tilslutningsbart ledertværsnit flerledet (max) | 16 mm² |
Mål
| Bredde | 50 mm |
|---|---|
| Længde | 50 mm |
| Højde | 100 mm |
| Vægt | 0.243 kg |
Materialeegenskaber
| Brandbarhedsklasse iht. UL94 | V0 |
|---|---|
| Glødetrådsstyrke | 960 °C (EN 60695-2-11) |
mekaniske egenskaber
| Tilslutning 1: Tilspændingsmoment | 2.5 Nm |
|---|---|
| Tilslutning 2: Fastspændingsmoment | 2.5 Nm |
Sales Information
| EAN | 4013902014224 |
|---|---|
| ETIM-klasse | EC000275 |
| Toldtarifnummer | 85369010 |
| Min. bestillingsmængde | 2 |
Logistikdata
Styk
| EAN / GTIN | 4013902014224 |
|---|---|
| Bredde | 0.05 m |
| Vægt | 0.243 kg |
| Højde | 0.1 m |
| Mængde | 1 Stk. |
| Dybde | 0.05 m |
Udvendig karton
| EAN / GTIN | 4013902343416 |
|---|---|
| Bredde | 0.357 m |
| Vægt | 12.365 kg |
| Højde | 0.127 m |
| Mængde | 20 Stk. |
| Dybde | 0.257 m |
Palle
| EAN / GTIN | 4013902343423 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 1353.42 kg |
| Højde | 1.67 m |
| Mængde | 5400 Stk. |
| Dybde | 1.2 m |
Indvendig emballage
| EAN / GTIN | 4013902705542 |
|---|---|
| Bredde | 0.055 m |
| Vægt | 0.55 kg |
| Højde | 0.2 m |
| Mængde | 2 Stk. |
| Dybde | 0.06 m |
Downloads
Download data blad
Plannlægningsdata
Produkt tekst
Produkt tekst
(69143301.TXT 362 B)
Log ind for at downloade udbudstekster.
Lignende produkter

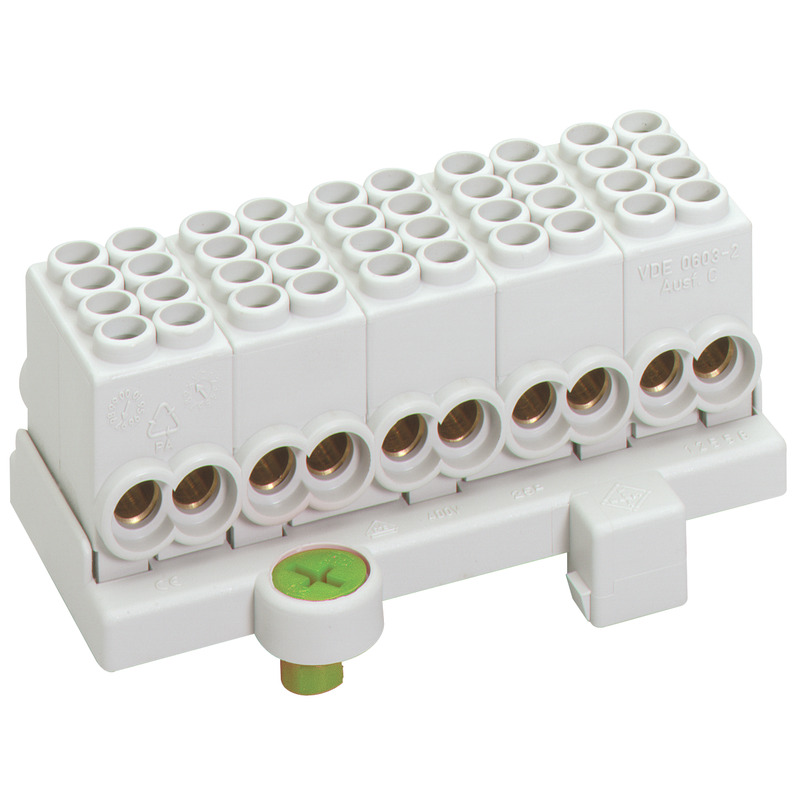

HovedledningsafgreningsklemmeHA 25-53
