Denne artikel er arkiveret!

#74306801 | Dimensioner: 300 x 300 x 132 mm

Rækkeklemmekabinet

AKi-R 4/68-SL

Rækkeklemmekabinet, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², Ui=400V AC, Polycarbonat, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder...

Tilpasse

Log ind for at se pris

Varebeskrivelse

Rækkeklemmekabinet, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², Ui=400V AC, Polycarbonat, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

bestykket med 68 skruefri klemmer 4 mm² (type Weidmüller ZDU 4)

Vedlagt tilbehør:

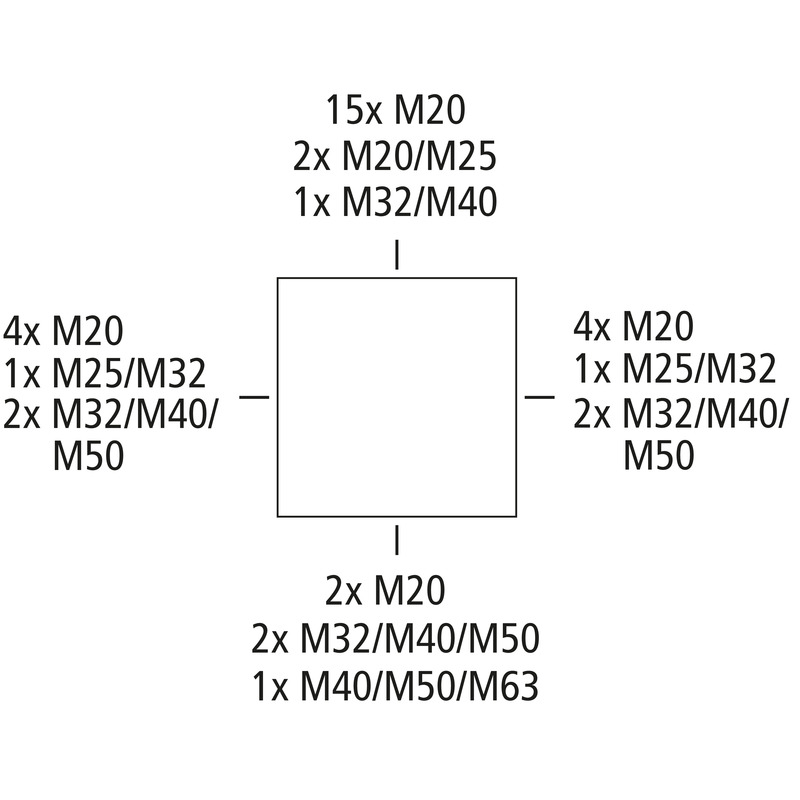

10 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	400 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Mål

Bredde	300 mm
Længde	300 mm
Højde	132 mm
Vægt	2.645 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902885749
ETIM-klasse	EC002713
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Logistikdata

Udvendig karton

EAN / GTIN	4013902885749
Bredde	0.318 m
Vægt	2.975 kg
Højde	0.33 m
Mængde	1 Stk.
Dybde	0.158 m

Palle

EAN / GTIN	4013902305803
Bredde	0.8 m
Vægt	270.875 kg
Højde	1.71 m
Mængde	85 Stk.
Dybde	1.2 m

Downloads

Download data blad

Download data blad (74306801.pdf)

Målblad

Måltegning dxf (7 MB)

Måltegning dwg (1 MB)

Måltegning pdf (1 MB)

Certifikat

UKCA Forklaring EN pdf (49 KB)

CE Forklaring DE/EN/FR pdf (81 KB)

Plannlægningsdata

Produkt tekst
