Denne artikel er arkiveret!

Til det efterfølgende produkt

#86240301 | Dimensioner: 200 x 200 x 110 mm

Afgreningskasse

WKE 403 RK

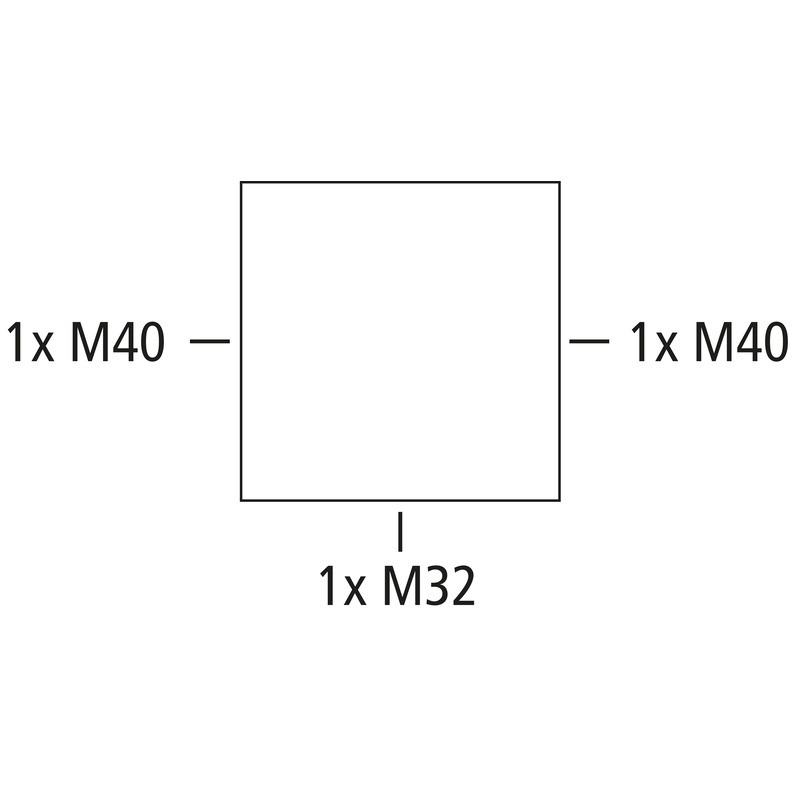

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 siden), Udvendige fastgørelsessteder, med elektrisk...

læs mere

Tilpasse

Log ind for at se pris

Varebeskrivelse

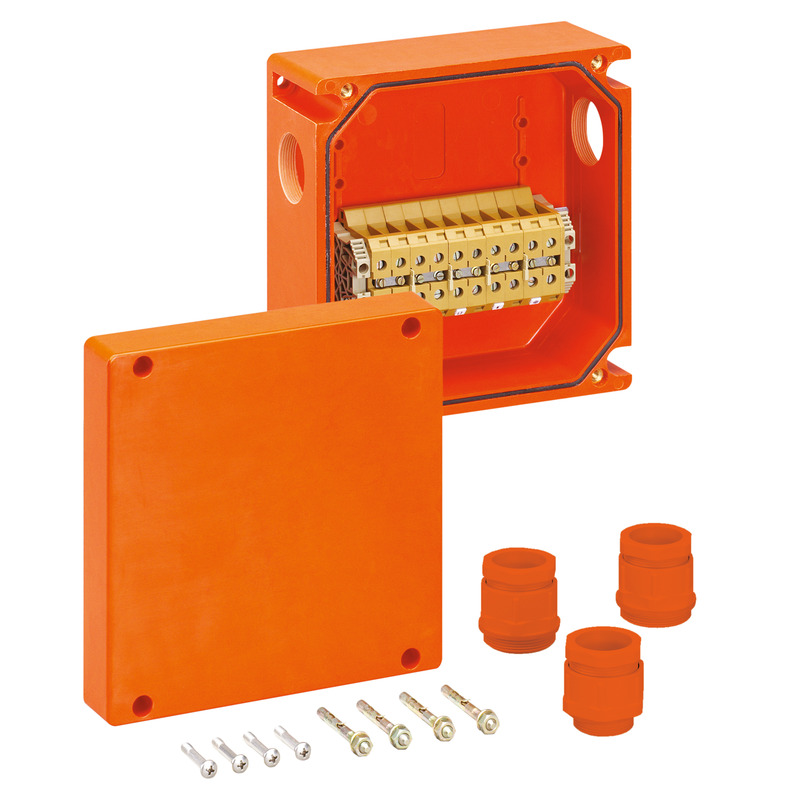

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 iht. DIN 4102 del 12, kabinet og rækkeklemmer består af halogenfri specialduroplast

orange, Afgreningskasse 5-polet, klemmekapacitet pr. pol 4 x 4 - 16 mm²

Vedlagt tilbehør:
2 kabelforskruninger M40, Tætningsområde 17 - 27 mm, 1 kabelforskruning M32, Tætningsområde 17 - 26 mm, Plugsæt Ø 6 mm

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	4 mm²
max ledningstværsnit (ledningsafgrening)	16 mm²
min. ledningstværsnit	4 mm²
maks. ledningstværsnit	16 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
sikret afgrening	nej
Klasse funktionssikring	E30
Antal poler (afgrening)	5
Antal poler (gennemgang)	5
UL Type Rating	ingen angivelse
Antal sikringer i afgreningen	0

Farver

Farve underdel	orange
Farve overdel	orange

Ekstra features

Anvendelsesområde	Forbindelse og afgrening

Mål

Bredde	200 mm
Længde	200 mm
Højde	110 mm
Vægt	3.75 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	nej
Dækselskruens drejemoment	2.5 Nm
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902907595
ETIM-klasse	EC002600
Toldtarifnummer	85369095
Min. bestillingsmængde	1

Materiale

Materiale underdel	Duroplast
Materiale overdel	Duroplast
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål 1.4571 (V4A)

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistikdata

Udvendig karton

EAN / GTIN	4013902907595
Bredde	0.21 m
Vægt	3.88 kg
Højde	0.125 m
Mængde	1 Stk.
Dybde	0.209 m

Palle

EAN / GTIN	4013902307937
Bredde	0.8 m
Vægt	437.04 kg
Højde	0.607 m
Mængde	108 Stk.
Dybde	1.2 m
