#61501901 | Dimensioner: 182 x 180 x 90 mm

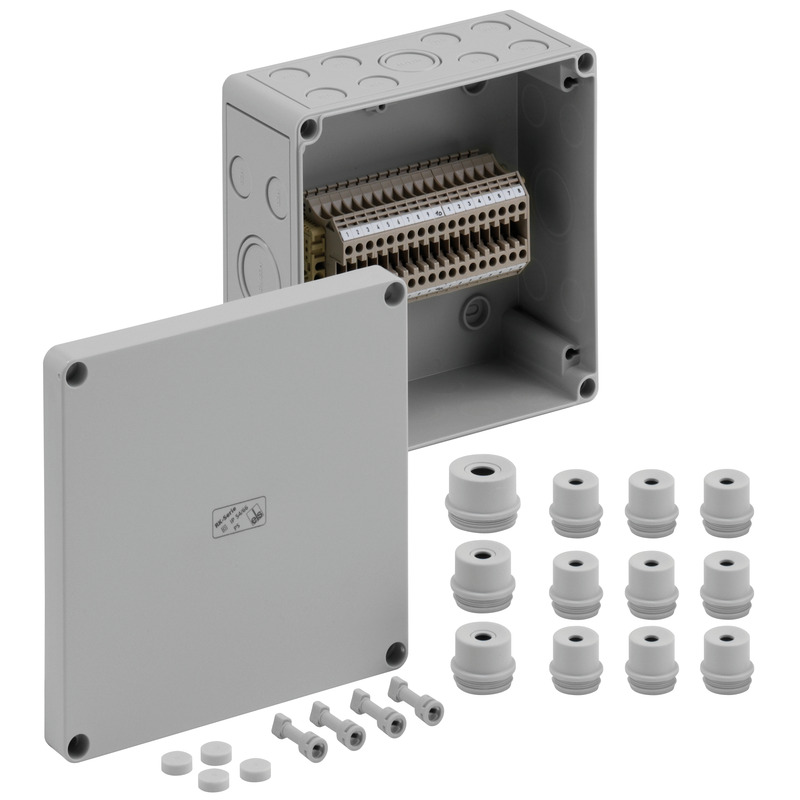

Rækkeklemmekabinet
Rækkeklemmekabinet, med kapslingsklasse IP54/IP66, Nominelt tværsnit 4 mm², Ui=400V AC, Polystyrol, Indvendige fastgørelsessteder, til standardinstallationer indendørs
bestykket med 18 styk skrueklemmer 4 mm² (type Weidmüller WDU 4)
Vedlagt tilbehør:

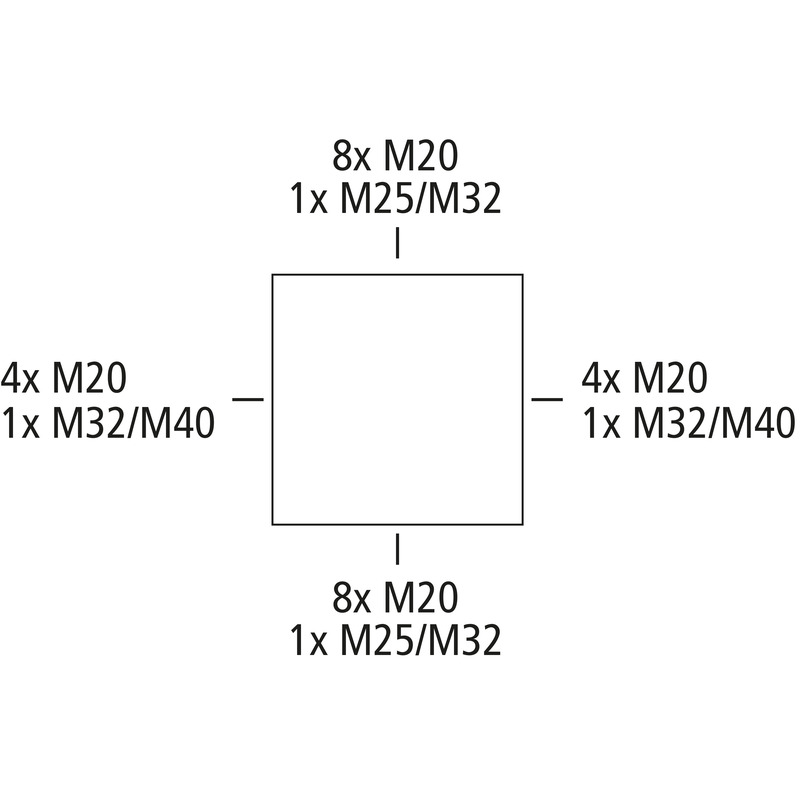

8 påbygningsstuds IP54 M20 tætningsområde 8 - 13,5 mm, 2 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm, 1 påbygningsstuds IP54 M32 tætningsområde 13 - 23 mm
| Dimensioneringsisolationsspænding AC | 400 V |
|---|---|
| maks. ledningstværsnit | 4 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP54/IP66 |
| UL Type Rating | ingen angivelse |
| Bredde | 182 mm |
|---|---|
| Længde | 180 mm |
| Højde | 90 mm |
| Vægt | 0.71 kg |
| UV-bestandig | nej |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | HB |
| Glødetrådsstyrke | 650 °C (EN 60695-2-11) |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK07 |
| plomberbar | ja |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Indendørs område |
| EAN | 4013902858378 |
|---|---|
| ETIM-klasse | EC002713 |
| Toldtarifnummer | 85369095 |
| Min. bestillingsmængde | 1 |
| Materiale underdel | Polystyrol |
|---|---|
| Materiale overdel | Polystyrol |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Polyamid, glasfiberforstærket |
| EAN / GTIN | 4013902858378 |
|---|---|
| Bredde | 0.182 m |
| Vægt | 0.71 kg |
| Højde | 0.09 m |
| Mængde | 1 Stk. |
| Dybde | 0.18 m |
| EAN / GTIN | 4013902313211 |
|---|---|
| Bredde | 0.392 m |
| Vægt | 6 kg |
| Højde | 0.422 m |
| Mængde | 8 Stk. |
| Dybde | 0.19 m |
| EAN / GTIN | 4013902313228 |
|---|---|
| Bredde | 0.8 m |
| Vægt | 306 kg |
| Højde | 1.82 m |
| Mængde | 384 Stk. |
| Dybde | 1.2 m |
Produkt tekst
(61501901.TXT 888 B)
Log ind for at downloade udbudstekster.
CAD-data
(Download 3D-CAD-data)
Log ind for at downloade udbudstekster.
Modul til manuel betjening
HBA
Dette 19000101
Sæt = 4 stk.
Håndbetjeningspåsats af plast, til påclipsning på standarddækselskrue, fra TK PS/PC 77 (undtagen TK...
Udvendigt hængselsæt
ASS-gro
Dette 19000501
Udvendigt hængselsæt stort, fra TK PS/PC 1811 og fra AKL/AKi 1
Udvendigt hængselsæt til ombygning af kabinettets dæksel til en klapdør. Inkl. 2 hængsler,...
Hængelås-sæt
VSG
Dette 19010001
fra TK PS/PC 1811 og AKL/AKi 1
Hængelåssæt, til ombygning af kabinettets dæksel til en aflåselig klapdør. Inkl. hængelås, 2...
Kombisæt
KS M20
Dette 19202001
Gevindlænge 17 mm
Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...
Kombisæt
KS M25
Dette 19202501
Gevindlænge 19 mm
Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...
Kombisæt
KS M25-gro
Dette 19202601
Gevindlænge 22 mm
Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...
Kombisæt
KS M32
Dette 19203201
Gevindlænge 20 mm
Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...
Udvendigt fastgørelseslaskesæt
TK ABL
Dette 19400101
Sæt = 4 stk.
Sæt med udvendige monteringslasker af plast, til alle TK PS/PC-, RK-kabinetter, fra TK PS/PC 77
Montagebeslag
KTB 1-100
Dette 89602901
Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...

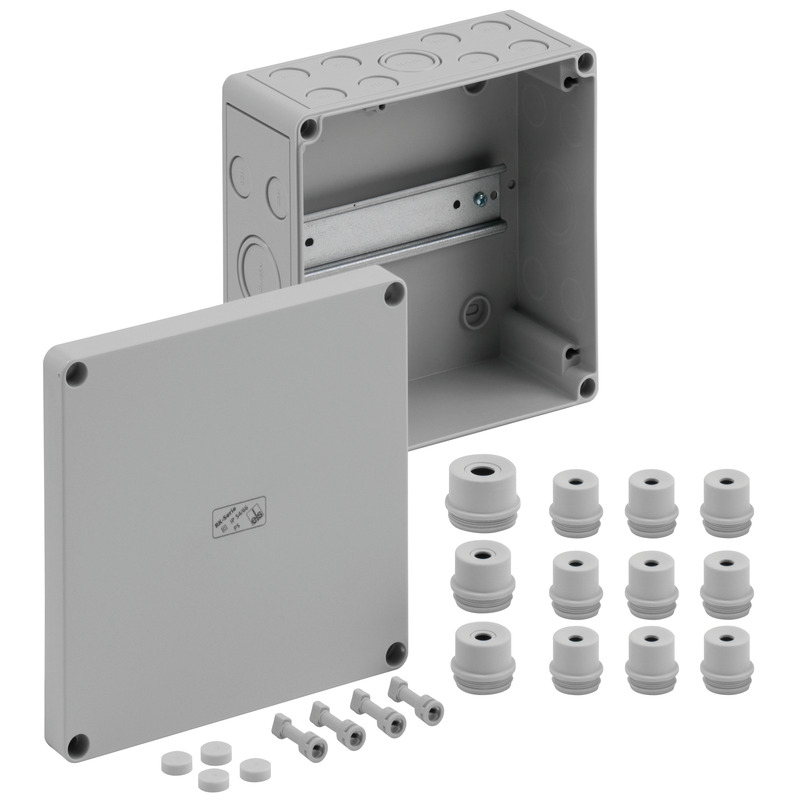

Rækkeklemmekabinet
RK 4/18-L
Dette 61691201
uden klemmer, med bæreskinne NS35
Rækkeklemmekabinet, med kapslingsklasse IP54/IP66, Nominelt tværsnit 4 mm², Ui=400V AC, Polystyrol,...

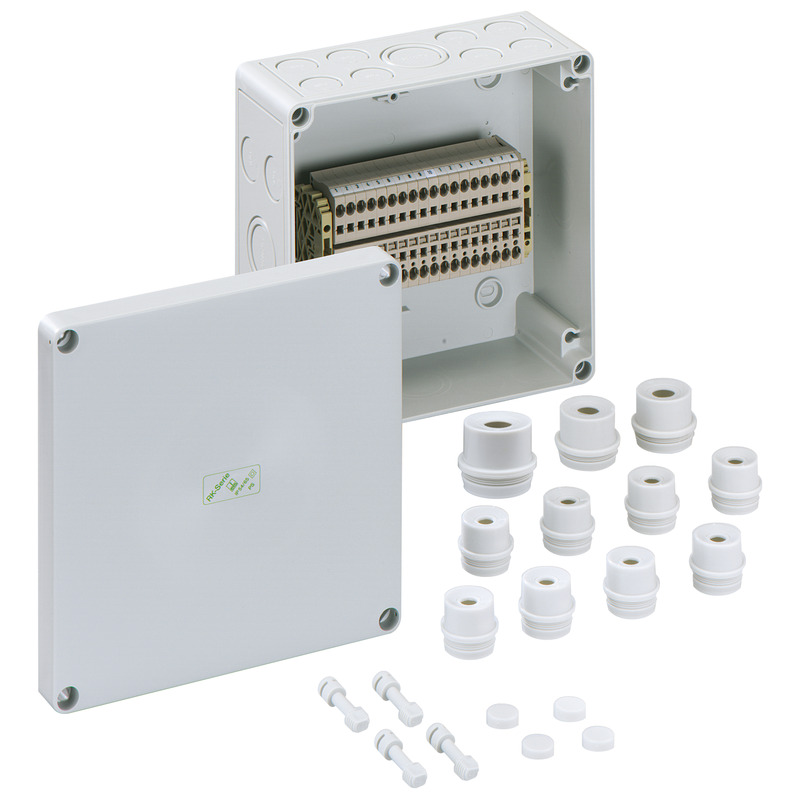

Rækkeklemmekabinet
