Steckdosenkombination STV 1224-K-LAN (73142421) Færdigmonteret: Spelsberg
nye

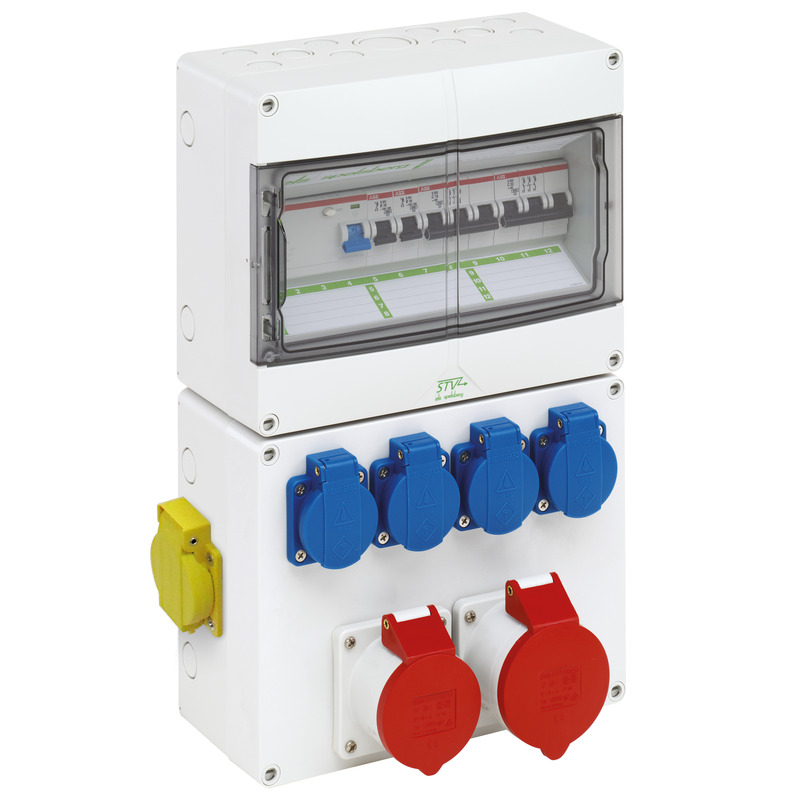

Stikdåsekombination

STV 1224-K-LAN

Dette: 73142421 | Dimensioner: 250 x 400 x 122 mm

Stikdåsekombination, med kapslingsklasse IP44, tilslutningsklar, iht. EN 61439-3, høj mekanisk belastningsevne, temperaturresistent, kan kombineres

udstyret med:

  • 2 x Miniatureafbryder B16A, 1-polet
  • 1 x Miniatureafbryder C16A, 3-polet
  • 1 x Miniatureafbryder C32A, 3-polet
  • 1 x Fejlstrømsafbryder (RCCB), 40/0,03A, 4-polet, type A
  • 4 x SCHUKO®-stikdåse (på forsiden), 230V
  • 1 x CEE-stikdåse (på forsiden), 16A, 400V
  • 1 x CEE-stikdåse (på forsiden), 32A, 400V
  • 1 x Data-indbygningsdåse, 2 x RJ45 CAT.6 (i siden)

Vedlagt tilbehør:

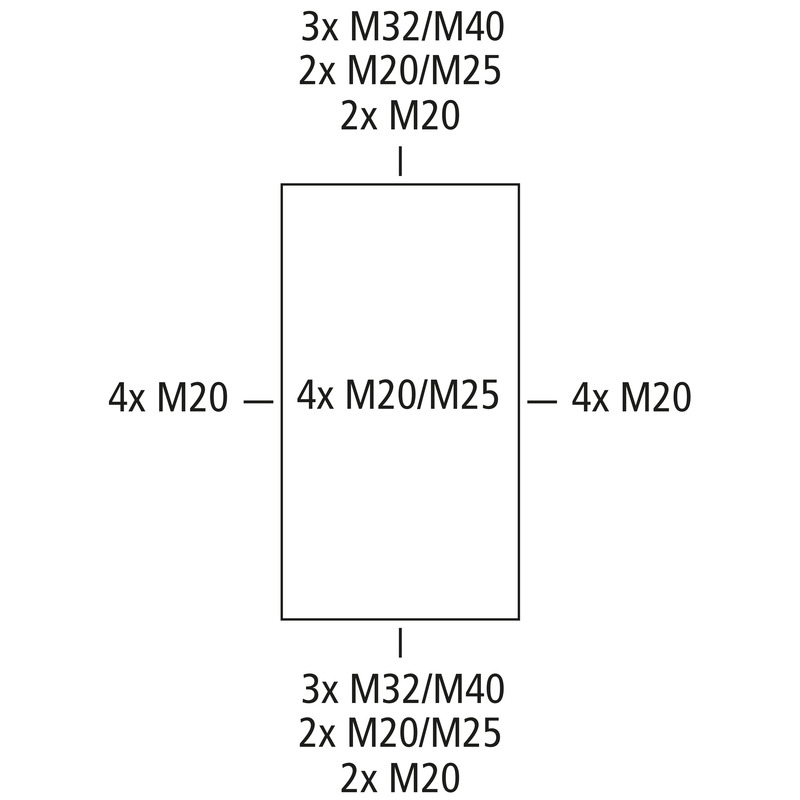

Påbygningsstuds: 2x M25, 2x M32, Propper, Afdæknings- og påskriftsstrimler

Indbygningsapparater

Fejlstrømsafbryder (RCCB), 40/0,03A, 4-polet, type A 1
Miniatureafbryder B16A, 1-polet 2
Miniatureafbryder C16A, 3-polet 1
Miniatureafbryder C32A, 3-polet 1
SCHUKO®-stikdåse (på forsiden), 230V 4
CEE-stikdåse (på forsiden), 16A, 400V 1
CEE-stikdåse (på forsiden), 32A, 400V 1
Data-indbygningsdåse, 2 x RJ45 CAT.6 (i siden) 1

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Beskyttelsesklasse II
Kapslingsklasse IP44
Antal N-potentiale 1
Antal rækker 1
Antal delingsenheder pr. række 12
inkl. N-klemme ja
inkl. PE-klemme ja

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 250 mm
Længde 400 mm
Højde 122 mm

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 850 °C
Industrikvalitet ja

mekaniske egenskaber

Fastgørelsestypr Vægmontering
Slagstyrke IK08

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket
Materiale klapvindue Polycarbonat
