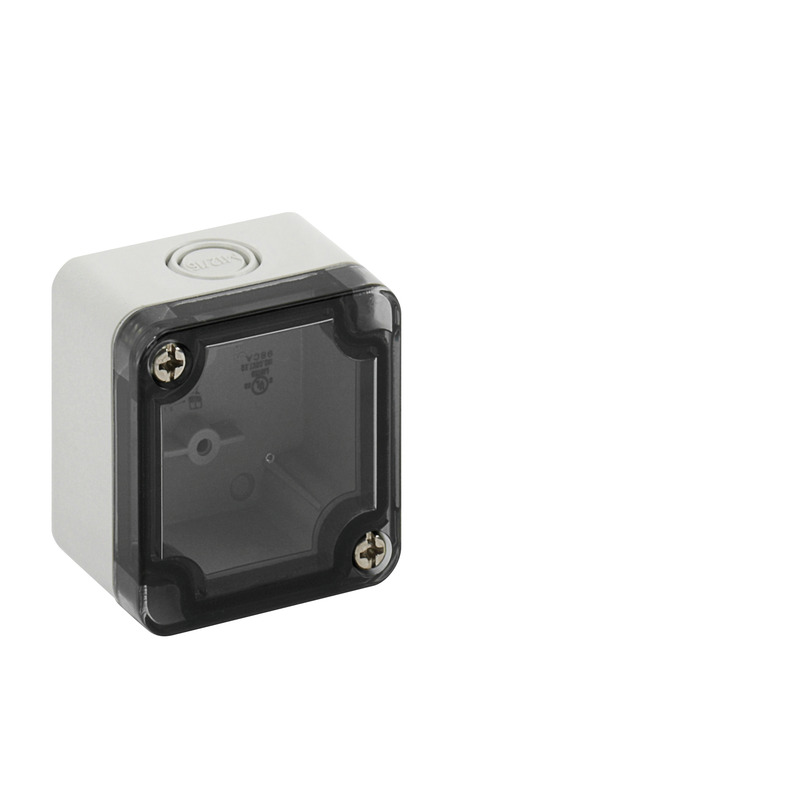

#13745501 | Dimensioner: 52 x 50 x 35 mm

Tomt kabinet

TK PC 55-4-tm

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, glasfiberforstærket , Certificeret iht. UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG...

læs mere

Tilpasse

Log ind for at se pris

Husk produkt

Varebeskrivelse

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, glasfiberforstærket , Certificeret iht. UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

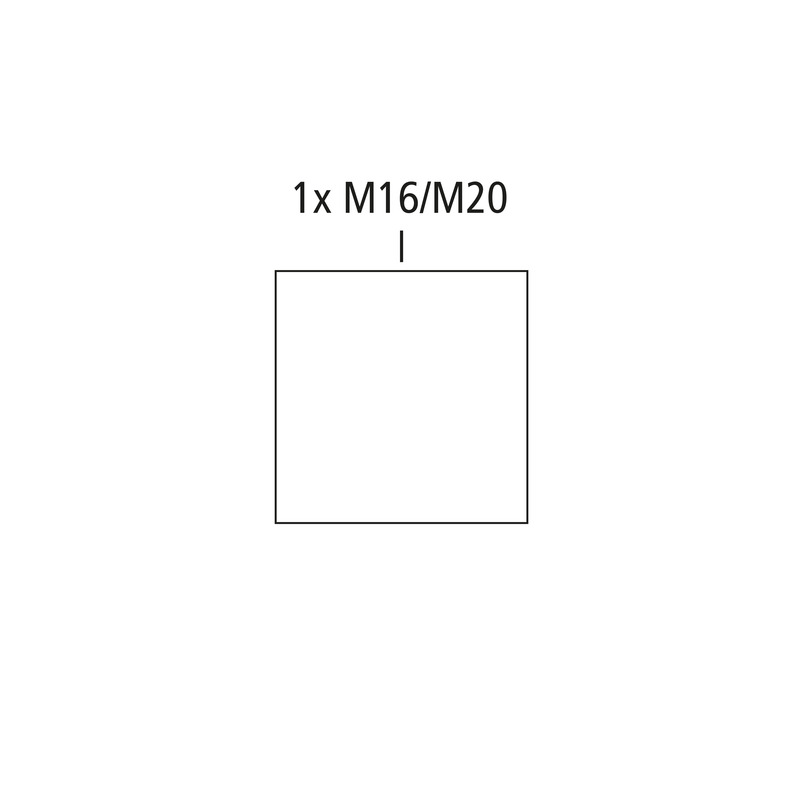

Kasser: Polycarbonat, glasfiberforstærket , grå, Dæksel: Polycarbonat, transparent, Udslagsmembraner, M12/M16, (1 i siden)

Tekniske data

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66
UL Type Rating	4X, 12/12K

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	52 mm
Længde	50 mm
Højde	35 mm
Vægt	0.0427 kg
Vægt	0.0427 kg

Materialeegenskaber

UV-bestandig	ja
UV-bestandig	ja
halogenfri	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke	960 °C (EN 60695-2-11)
Glødetrådsstyrke	960 °C (EN 60695-2-11)

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
Slagstyrke	IK08
Dækselskruens drejemoment	1.2 Nm
Dækselskruens drejemoment	1.2 Nm
Kan monteres i række	ja
Kan monteres i række	ja
Type overdel	Dæksel
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902901241
EAN	4013902901241
ETIM-klasse	EC000261
ETIM-klasse	EC000261
Toldtarifnummer	85389099
Toldtarifnummer	85389099
Min. bestillingsmængde	1
Min. bestillingsmængde	1

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)
Materiale dækselskruer	Rustfrit stål 1.4567 (V2A)

Certifikater

Kontrolmærke	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Kontrolmærke	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Logistikdata

Udvendig karton

EAN / GTIN	4013902318186
Bredde	0.357 m
Vægt	3.4175 kg
Højde	0.127 m
Mængde	75 Stk.
Dybde	0.257 m
EAN / GTIN	4013902318186
Bredde	0.357 m
Vægt	3.4175 kg
Højde	0.127 m
Mængde	75 Stk.
Dybde	0.257 m

Palle

EAN / GTIN	4013902318179
Bredde	0.8 m
Vægt	387.09 kg
Højde	1.67 m
Mængde	8100 Stk.
Dybde	1.2 m
EAN / GTIN	4013902318179
Bredde	0.8 m
Vægt	387.09 kg
Højde	1.67 m
Mængde	8100 Stk.
Dybde	1.2 m

Styk

EAN / GTIN	4013902901241
Bredde	0.052 m
Vægt	0.0427 kg
Højde	0.035 m
Mængde	1 Stk.
Dybde	0.05 m
EAN / GTIN	4013902901241
Bredde	0.052 m
Vægt	0.0427 kg
Højde	0.035 m
Mængde	1 Stk.
Dybde	0.05 m

Downloads

Plannlægningsdata

Produkt tekst

CAD-data

Tilbehør

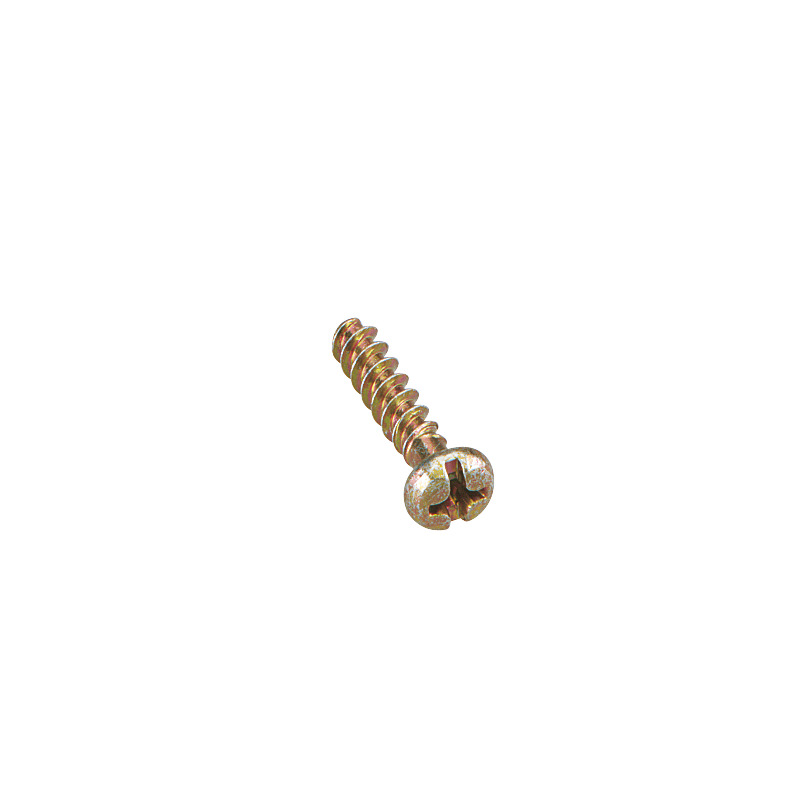

IndbygningsskrueTK ES-55/75/1005

Indbygningsskrue

TK ES-55/75/1005

Dette 19020001

Selvskærende skrue, til fastgørelse af indbygningsdele i TK PC 55 / 75 / 1005

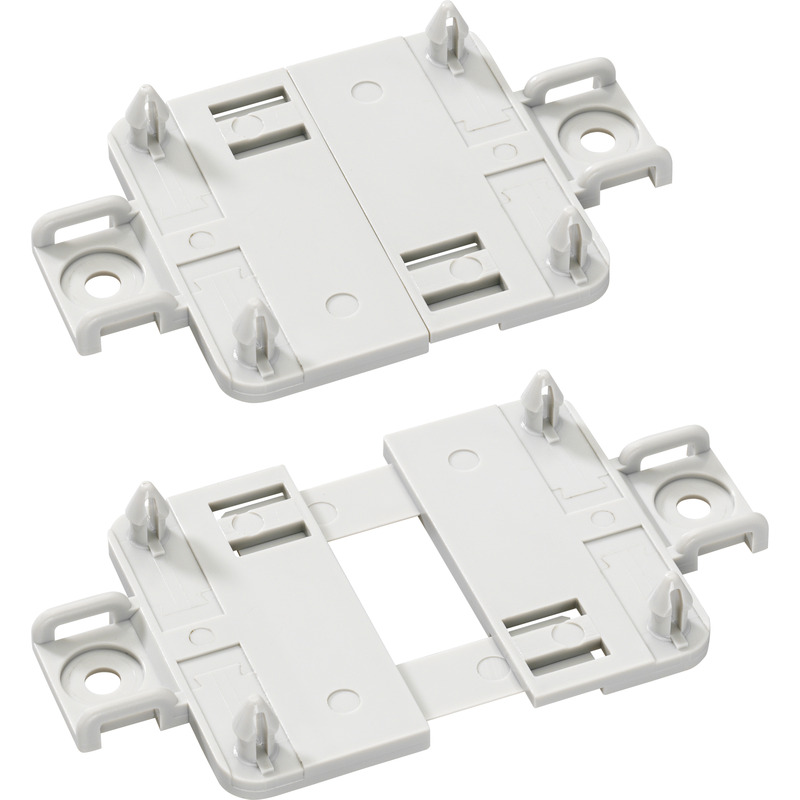

Udvendig monteringspladeTK ABP-55/75

Udvendig monteringsplade

TK ABP-55/75

Dette 19400201

Sæt = 10 stk.

Udvendig fastgørelsesplade af kunstof, til TK PC 55 og TK PC 75

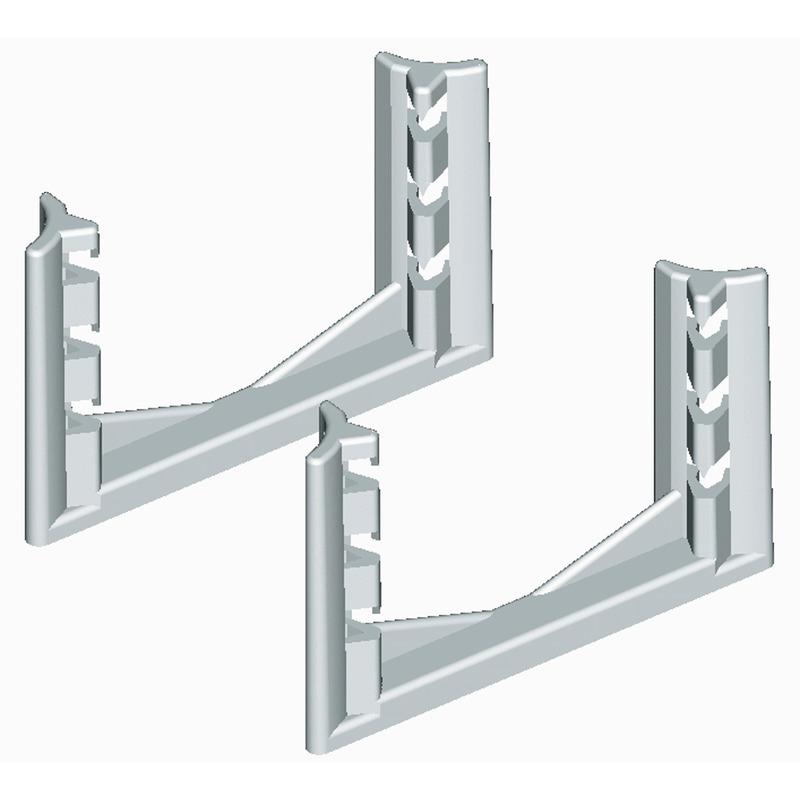

Monterings-/printpladeholderTK MLH-55/75

Monterings-/printpladeholder

TK MLH-55/75

Dette 19411001

sæt = 25 par

Montage-/printpladeholder af plast, velegnet til montering, uden brug af værktøj af montageplade...

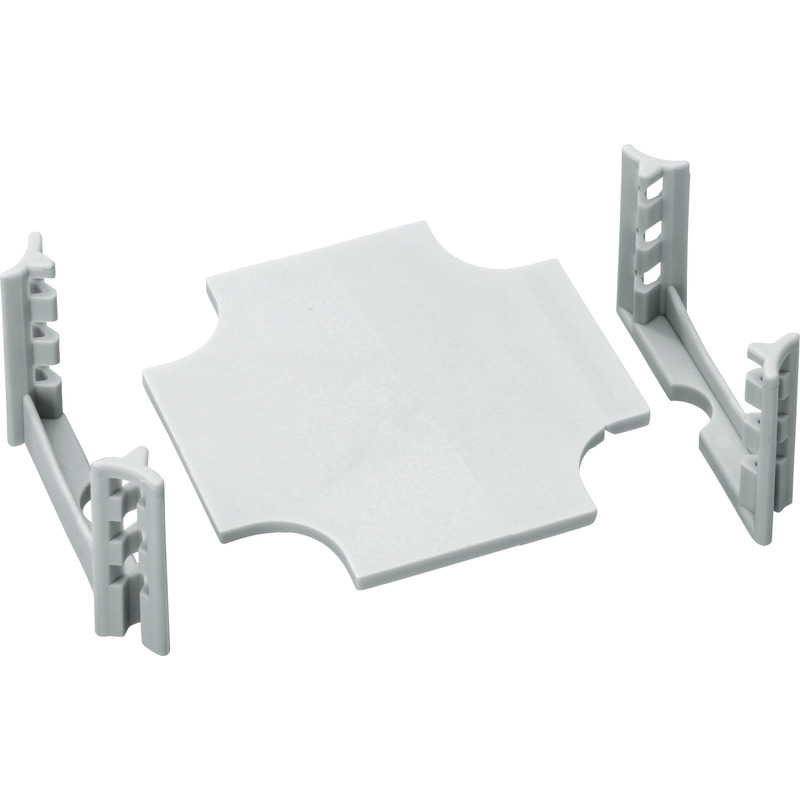

MonteringspladeTK MPI-55

Monteringsplade

TK MPI-55

Dette 19505501

til TK PC 55, sæt = 5 stk.

Monteringsplade af plast (polycarbonat) med monteringspladeholdere til værktøjsfri montering,...

MontagebeslagKTB 1-100 nye

Montagebeslag

KTB 1-100

Dette 89602901

Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...

Lignende produkter

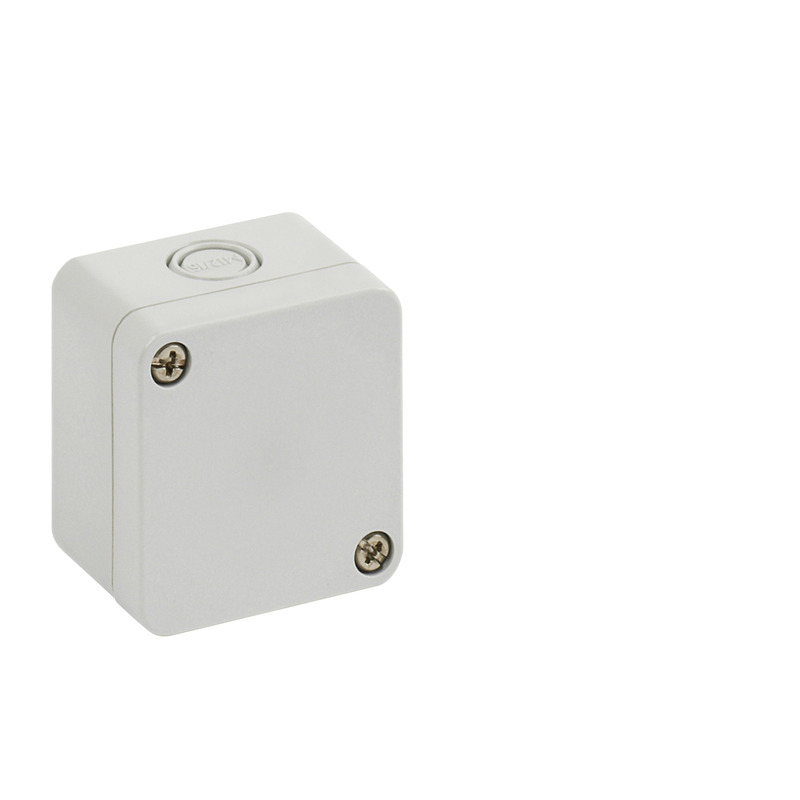

Tomt kabinetTK PC 55-4-m

Tomt kabinet

TK PC 55-4-m

Dette 12745501

Kasser: Polycarbonat, glasfiberforstærket , grå, Dæksel: Polycarbonat,...

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, glasfiberforstærket , Certificeret iht. UL (UL...

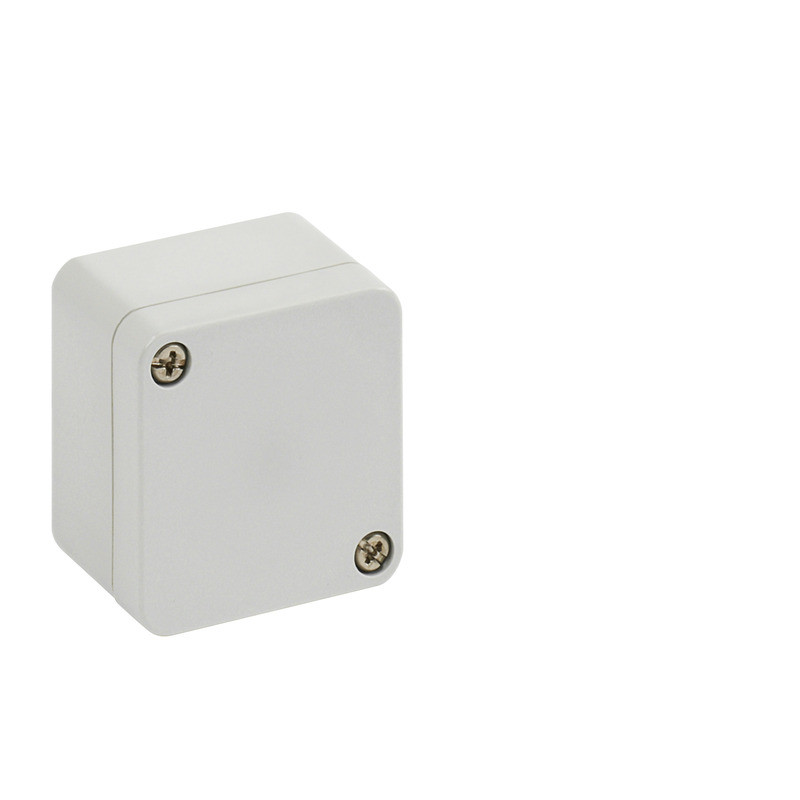

Tomt kabinetTK PC 55-4-o

Tomt kabinet

TK PC 55-4-o

Dette 12045501

Kasser: Polycarbonat, glasfiberforstærket , grå, Dæksel: Polycarbonat,...

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, glasfiberforstærket , Certificeret iht. UL (UL...

Tomt kabinetTK PC 55-4-o

Tomt kabinet

TK PC 55-4-o

Dette 12045501

Kasser: Polycarbonat, glasfiberforstærket , grå, Dæksel: Polycarbonat,...

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, glasfiberforstærket , Certificeret iht. UL (UL...

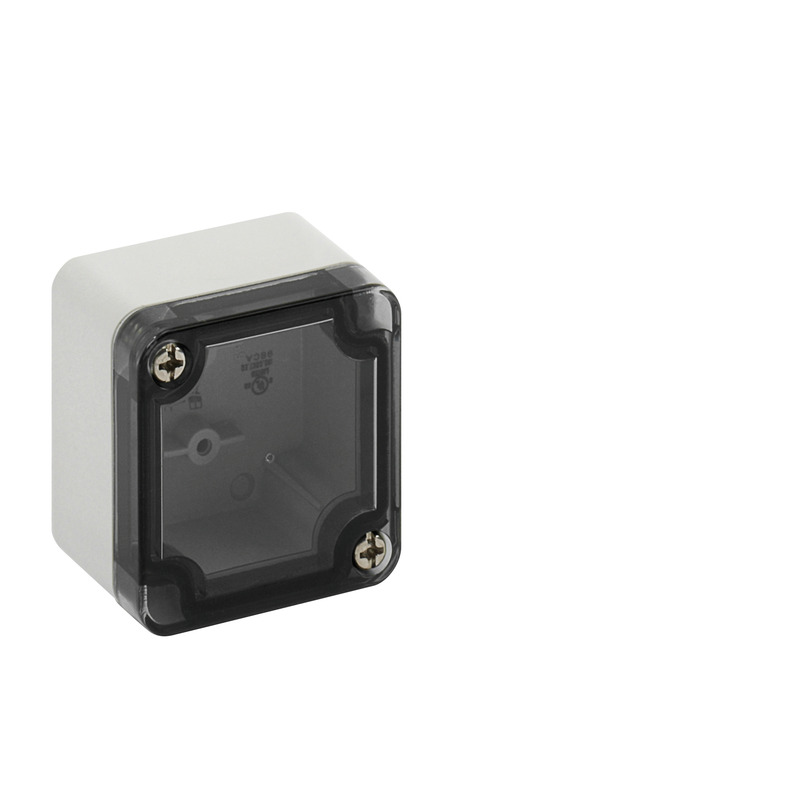

Tomt kabinetTK PC 55-4-to
