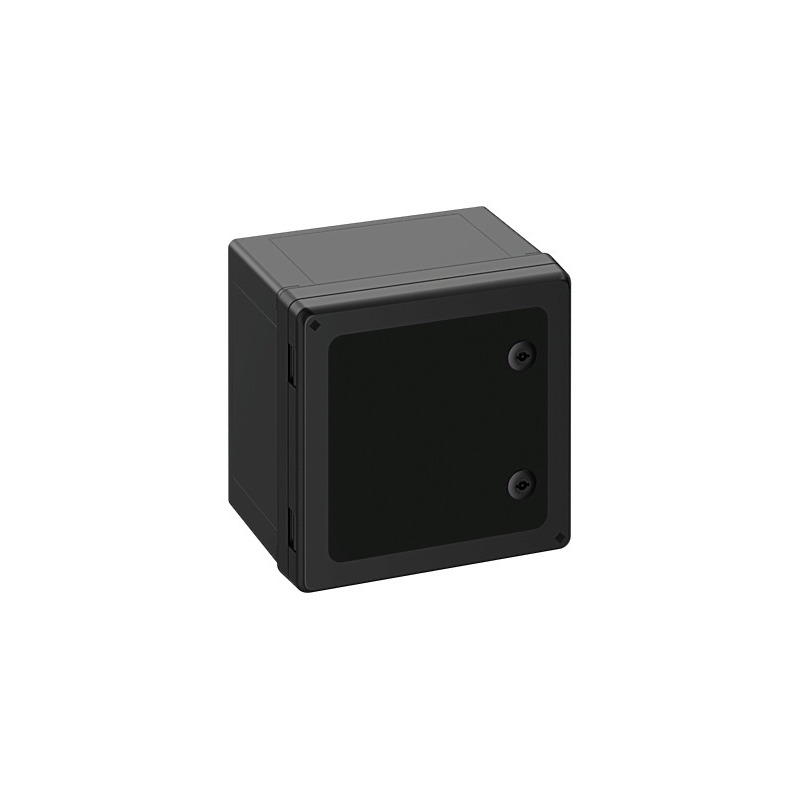

Schaltschrank GEOS-S 3030-22-o/sw (75073301) Kontaktskabe: Spelsberg
nye

Kontaktskab

GEOS-S 3030-22-o/sw

Dette: 75073301 | Dimensioner: 300 x 300 x 226 mm

GEOS-S kabinet - industrikvalitet, egnet til installation i barske omgivelser og i ubeskyttet område Udendørs, kasse og ramme: glasfiberforstærket polycarbonat, sort, svarende til RAL 9005, låge: polycarbonat.
Drejerigellukning med 3 mm dobbeltkamindsats (udskiftelig) iht. DIN 43668

med sort dør

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1500 V
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
udluftet nej
UL Type Rating 4X, 12/12K

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 300 mm
Længde 300 mm
Højde 226 mm
Indv. længde 271 mm
Indv. bredde 271 mm
Indv. højde 204 mm

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandegenskaber iht. UL 50 / UL 746C sammenlignelig med 5VA
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C
Industrikvalitet ja

mekaniske egenskaber

Fastgørelsestypr Vægmontering
Slagstyrke IK09
plomberbar nej
Flangevariant nej
Kan monteres i række nej
Lukkesystem 2-punkt, drejerigel
med fastgørelsespunkt i dækslet ja
Type overdel Dør
Lukkeindsats Dobbeltbit, 3 mm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område
Anvendelsessted Installationer i industrimiljøer og ubeskyttede områder udendørs

Sales Information

EAN 4013902679638
Packing Unit Code CT
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat
Materiale indføring ikke relevant
Materiale tætning Silikone
Materiale dækselskruer Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolmærke UL-EU (EN 62208)
Kontrolmærke UL-EU (EN 61439-1/-2)
Kontrolmærke UL-EU (EN 61439-1/-3)
Kontrolmærke UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Håndbog

Produkthåndbog DE pdf (9 MB)
Produkthåndbog EN pdf (13 MB)

Monteringsvejledning

Monteringsvejledning pdf (2 MB)

Målblad

Måltegning dxf (13 MB)
Måltegning pdf (1 MB)
Måltegning dwg (2 MB)
Måltegning jpg (1 MB)

Certifikat

UL-EU certifikat (EN 61439-2) EN pdf (230 KB)
UL certifikat (UL50 / UL50E) EN pdf (282 KB)
els-MD certifikat DE/EN pdf (680 KB)
DNV certifikat EN pdf (205 KB)
UKCA Forklaring EN pdf (51 KB)
CE Forklaring DE pdf (129 KB)
UL-EU certifikat (EN 62208) EN pdf (236 KB)
UL-EU certifikat (EN 61439-7) EN pdf (231 KB)
CE Forklaring PL pdf (132 KB)
UL-EU certifikat (EN 61439-3) EN pdf (234 KB)

Tilbehør

Monteringsplade GEOS MPI-3030

  • Dimensioner : 250 x 250 x 5 mm
  • Dette: 72000301

til GEOS-L/-S 3030-18/-22



Monteringsplade af isolerende materiale, inkl. fastgørelsesskruer, til gulvmontering, Montering kan...



Monteringsplade GEOS MPS-3030

  • Dimensioner : 250 x 250 x 2 mm
  • Dette: 72001301

til GEOS-L/-S 3030-18/-22



Monteringsplade af pladestål, inkl. fastgørelsesskruer, til gulvmontering, Montering kan også...



Standardskinne GEOS NS35-250

  • Dimensioner : 35 x 250 x 7,5 mm
  • Dette: 72003101

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...



Monteringsholder GEOS MH-22

  • Dimensioner : 39 x 75 x 155,5 mm
  • Dette: 72002301

Til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Monteringsholder-sæt, til værktøjsløs montering af standardskinner 35 x 7,5 mm og monteringsplader i...



Monteringsholder-sæt GEOS MHU-22

  • Dimensioner : 39 x 75 x 155,5 mm
  • Dette: 72002701

til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Monteringsholdersæt universel, til montering af standardskinner GEOS NS 35-200 til -400 i...



Skillevæg GEOS-S TW 30-22

  • Dimensioner : 154 x 270 x 2,5 mm
  • Dette: 72203301

til GEOS-S 3030-22, GEOS-S 3040-22, GEOS-S 4030-22



Skillevæg af isoleringsmateriale til GEOS-S kabinetter inkl. holder, til opdeling af kabinetter



Indvendig låge GEOS-S IT 3030

  • Dimensioner : 228,5 x 230,5 x 4 mm
  • Dette: 72200301

til GEOS-S 3030



Indvendig dør af isoleringsmateriale til montering i GEOS-S Kabinetter, inkl. fastgørelsesmateriale ...



Berøringsbeskyttelsesmodul GEOS-S BSM 3030-9

  • Dimensioner : 233 x 233 x 12 mm
  • Dette: 72208301

til GEOS-S 3030-18/-22, 9 TE, i 1 række



Berøringsbeskyttelsesmodul til værktøjsfri montering af GEOS-S Kabinetter, kunststof gråt svarende...



Berøringsbeskyttelsesmodul GEOS-S BSM 3030

  • Dimensioner : 233 x 233 x 12 mm
  • Dette: 72208401

til GEOS-S 3030-18/-22, glat, uden gennembrud



Berøringsbeskyttelsesmodul til værktøjsfri montering af GEOS-S Kabinetter, kunststof gråt svarende...



Indbygningsplade låge GEOS-S EPT 3030

  • Dimensioner : 150 x 225 x 4 mm
  • Dette: 72202301

til GEOS-S 3030-18/-22



Indbygningsplade af isoleringsmateriale til døren på GEOS-S kabinetter, inkl. fastgørelsesskruer,...



Udvendig fastgørelseslask GEOS ABL-10

  • Dimensioner : 20 x 94 x 10 mm
  • Dette: 72002001

Vægafstand 10 mm



Sæt med udvendige fastgørelsessnipper af plast, Kan monteres i vinklen 0°, 45° eller 90°, sort, Sæt...



Udvendig fastgørelseslask GEOS ABL-40

  • Dimensioner : 20 x 95 x 40 mm
  • Dette: 72002101

Vægafstand 40 mm



Sæt med udvendige fastgørelsessnipper af plast, Kan monteres i vinklen 0°, 45° eller 90°, sort, Sæt...



Udvendig fastgørelseslask GEOS ABL-10/ES

  • Dimensioner : 35 x 90 x 8,5 mm
  • Dette: 72007501

Vægafstand 10 mm



Udvendig fastgørelseslaske-sæt af rustfrit stål V4A, mulighed for montering i vinkel 0° eller 90°,...



Udvendig fastgørelseslask GEOS ABL-40/ES

  • Dimensioner : 35 x 90 x 38,5 mm
  • Dette: 72007601

Vægafstand 40 mm



Udvendig fastgørelseslaske-sæt af rustfrit stål V4A, mulighed for montering i vinkel 0° eller 90°,...



Mastklemmesæt GEOS MSS-30

  • Dimensioner : 35 x 300 x 40,5 mm
  • Dette: 72005001

Montering på 300mm-hussiden



Masteklemmesæt af galvaniseret stål, sæt=2 stk.



Skruespændebåndssæt SRS 60-90

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004001

til mastdiameter fra 60 til 90mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Skruespændebåndssæt SRS 90-150

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004101

til mastdiameter fra 90 til 150mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Skruespændebåndssæt SRS 150-210

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004201

til mastdiameter fra 150 til 210mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Designplade GEOS DP-3030

  • Dimensioner : 294 x 294 x 3 mm
  • Dette: 72013001

til afskærmning af bagsiden af huset GEOS 3030 ved brug af...



Designplade af rustfrit stål V2A, 1 stk.



Standardskinne GEOS NS35/15-250

  • Dimensioner : 35 x 250 x 15 mm
  • Dette: 72003601

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...



Standardskinne GEOS NS35-200

  • Dimensioner : 35 x 200 x 7,5 mm
  • Dette: 72008101

til GEOS-L/-S 3030, GEOS-L/-S 3040, længde 200 mm, højde 7,5 mm



Standardskinne iht. DIN EN 60715, 35 mm bred, inkl. fastgørelsesskruer, til montering på GEOS...



Monteringsholder-sæt GEOS MH-22 NS35/15

  • Dimensioner : 39 x 75 x 155,5 mm
  • Dette: 72002501

til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Monteringsholdersæt, til værktøjsfri montering af standardskinner 35 x 15 mm og monteringsplader i...



Indbygningsplade mellemramme GEOS-S EPR 3030

  • Dimensioner : 231 x 231 x 4 mm
  • Dette: 72201301

til GEOS-S 3030-18/-22



Indbygningsplade af isoleringsmateriale til rammen af GEOS-kontaktskabe, inkl. fastgørelsesskruer,...



Skruesæt GEOS-S 3030 S

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72204001

til kontaktskab GEOS-S 3030 som reservedel



Dækselskruesæt tomt kabinet



Snaplukningssæt GEOS-S 3030 SV

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72204301

til kontaktskab GEOS-S 3030 som reservedel



Snaplukningssæt tomt kabinet



Vridesæt GEOS-S DRS-DB/3

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205001

Dobbeltbit, 3 mm dorn



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Vridesæt GEOS-S DRS-DB/5

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205101

Dobbeltbit, 5 mm dorn



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Vridesæt GEOS-S DRS-VK/8

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205201

Firkant 8 mm



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Vridesæt GEOS-S DRS-DK/8

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205301

Trekant 8 mm



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Vridesæt GEOS-S DRS-KB

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205401

T-greb



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Vridesæt GEOS-S DRS-SZ

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72205501

Forsænket kærv



Drejelåsesæt til indbygning i GEOS-S eltavle, sæt = 2 stk



Dørstopper GEOS-S TFS

  • Dimensioner : 120 x 170 x 10 mm
  • Dette: 72207001

til GEOS-S kabinetter



Dørstopper til fastholdelse af den åbne dør i to mulige positioner



Invendig belysningssæt GEOS-S IBS 3030

  • Dimensioner : 350 x 250 x 10 mm
  • Dette: 72206301

til GEOS-S 3030



Indvendigt belysningssæt til belysning af de indvendige rum af GEOS-S-kontaktskabe, inkl....



Strømforsyning NT-35-24

  • Dimensioner : 110 x 77 x 55 mm
  • Dette: 72212001



Strømforsyning til montering på NS35-standardskinne. Indgangsspænding 85V til 264 V AC,...



Ventilationselement-sæt BEL Air M40

  • Dimensioner : 150 x 220 x 10 mm
  • Dette: 26344001

M40, Sæt = 2 stk., Luftudskiftningsfrekvens: 30 l / dag / sæt



BEL Air-ventilationselement-sæt, for at undgå kondensdannelse i huse, til lodret montering af...



Denne artikel er arkiveret!

Hulfræser LFR M40

  • Dette: 19540001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Denne artikel er arkiveret!

Hulfræser LFR M50

  • Dette: 19550001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Denne artikel er arkiveret!

Hulfræser LFR M63

  • Dette: 19563001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Dobbeltmembrandstuds DMS M16/sw

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26001601

Tætningsområde 5 - 9 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26002501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M12 LG-MGM/sw

  • Dimensioner : 16,8 x 16,8 x 32 mm
  • Dette: 22901201

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M16 LG-MGM/sw

  • Dimensioner : 22 x 22 x 35 mm
  • Dette: 22901601

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M20 LG-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 42 mm
  • Dette: 22902001

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M25 LG-MGM/sw

  • Dimensioner : 31,2 x 31,2 x 48 mm
  • Dette: 22902501

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M32 LG-MGM/sw

  • Dimensioner : 40 x 40 x 54 mm
  • Dette: 22903201

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M40 LG-MGM/sw

  • Dimensioner : 50 x 50 x 61 mm
  • Dette: 22904001

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Kabelforskruning KVR M50 LG-MGM/sw

  • Dimensioner : 60 x 60 x 68 mm
  • Dette: 22905001

Tætningsområde 21 - 34,5 mm, gevindlængde 13 mm



Kabelforskruning, IP68, med trækaflastning, langt gevind, M_ x 1,5 mm, med kontramøtrik, polyamid,...



Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

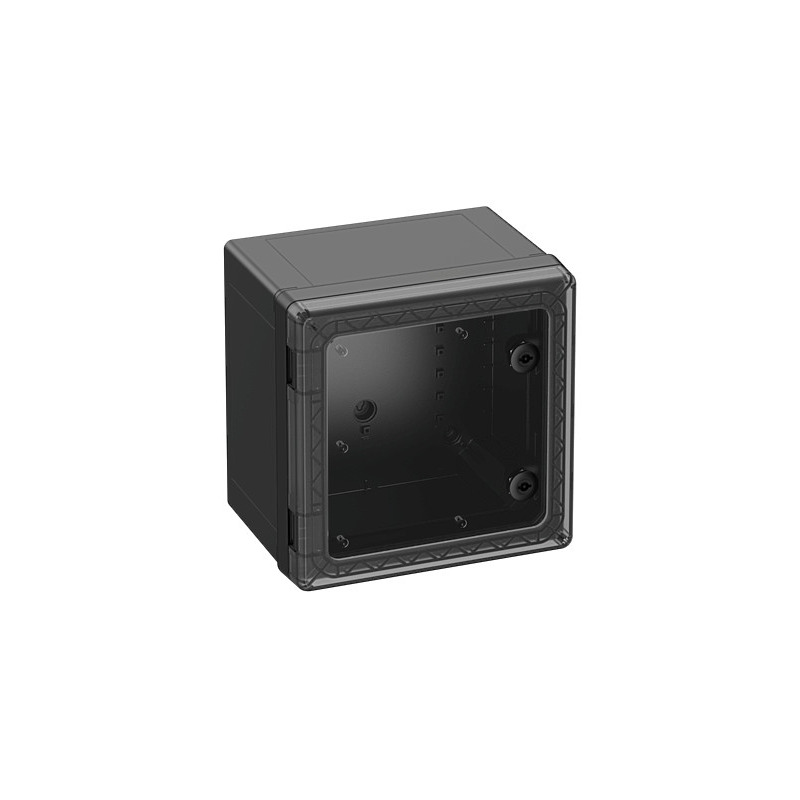

nye Kontaktskab - GEOS-S 3030-22-to/sw

Kontaktskab GEOS-S 3030-22-to/sw

  • Dimensioner : 300 x 300 x 226 mm
  • Dette: 75173301

Med transparent låge



GEOS-S kabinet - industrikvalitet, egnet til installation i barske omgivelser og i ubeskyttet område...



Din direkte linje til vores eksperter

Du har spørgsmål om produktet og vil gerne få råd?
Her kan du direkte efterlade en besked, der henviser til produktet.

Skriv en besked
Føj produkt til huskeliste

Eksisterende huskeliste

Nye huskeliste

Organisere huskelisten
